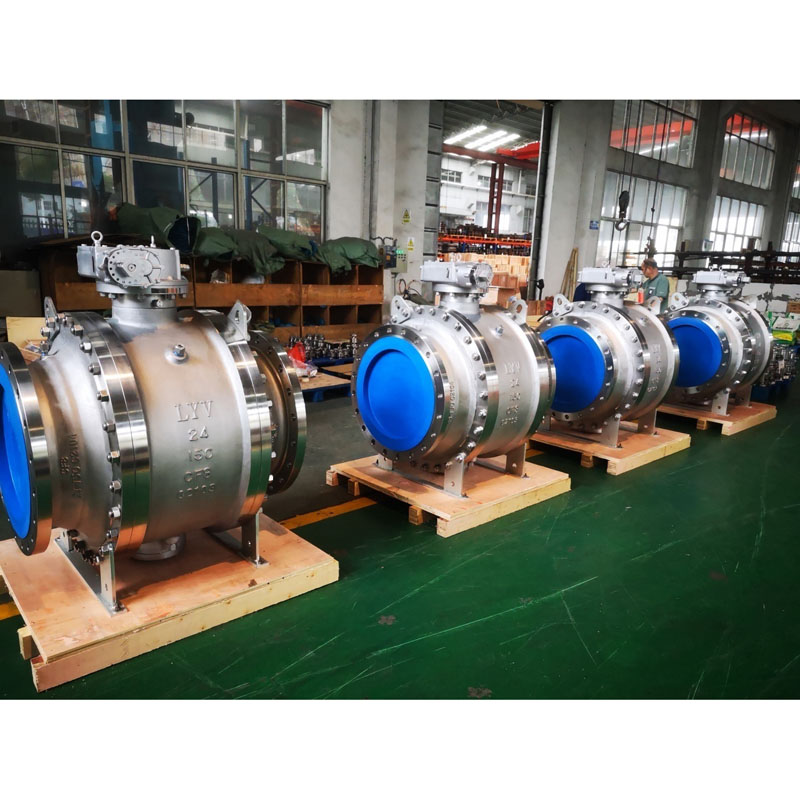

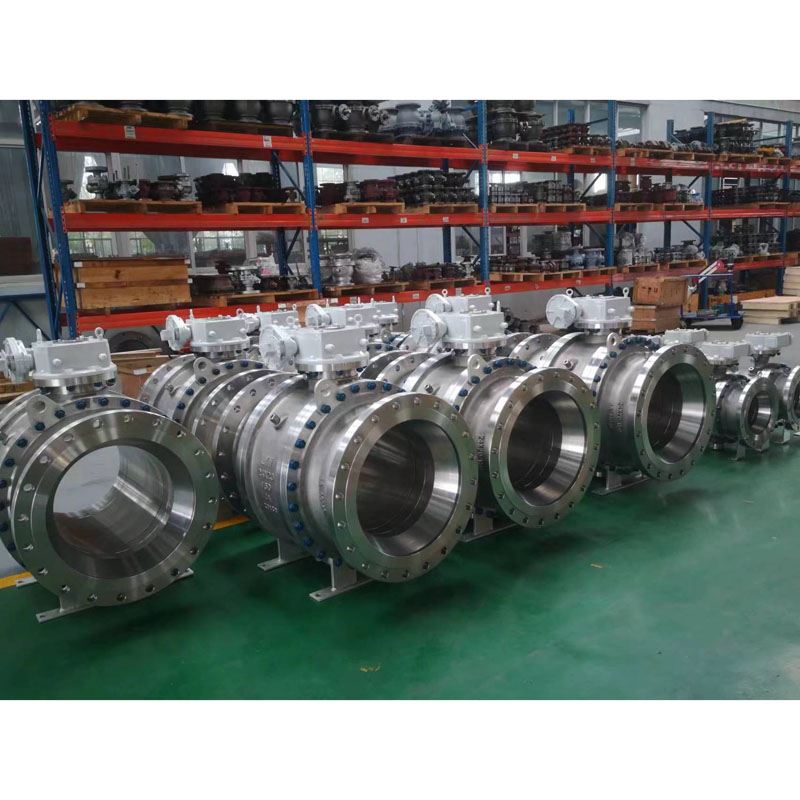

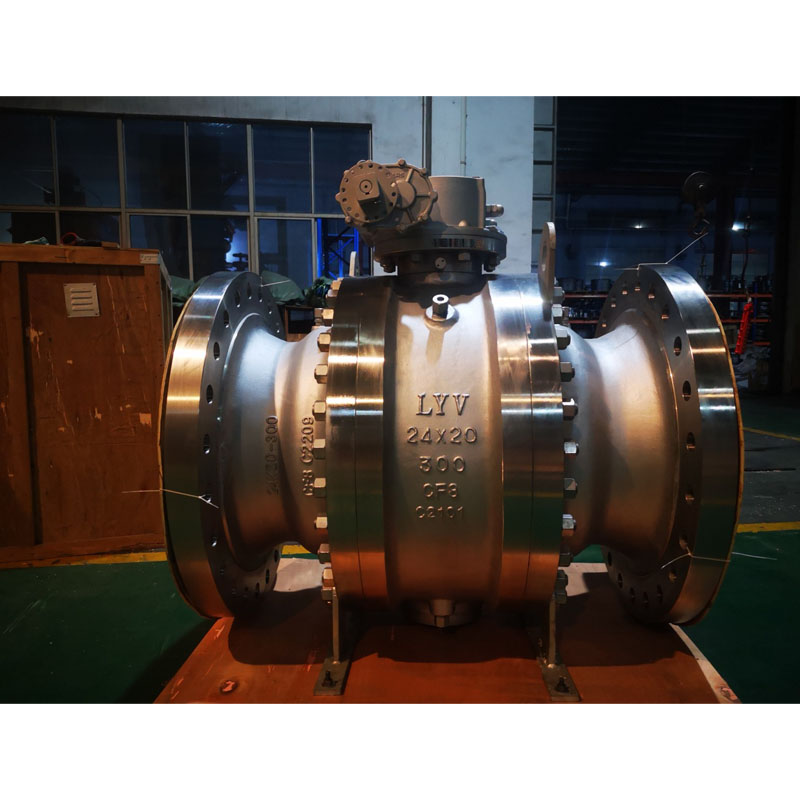

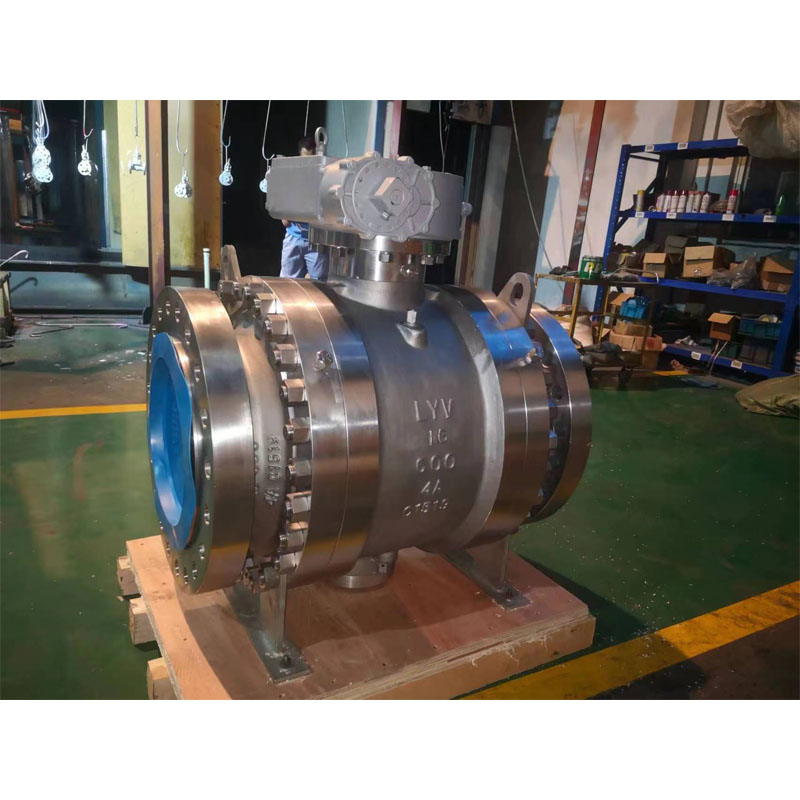

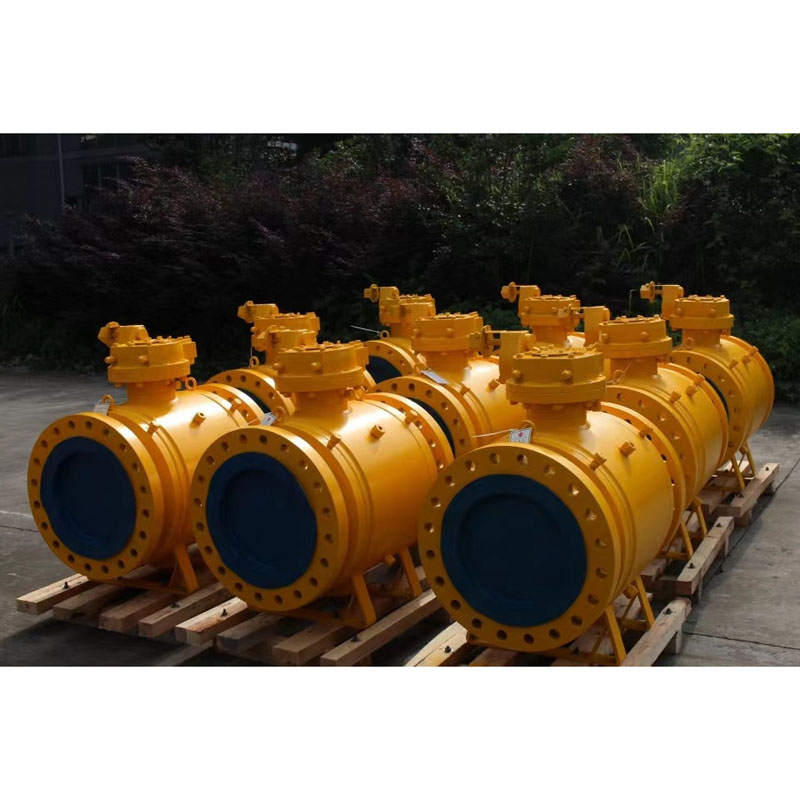

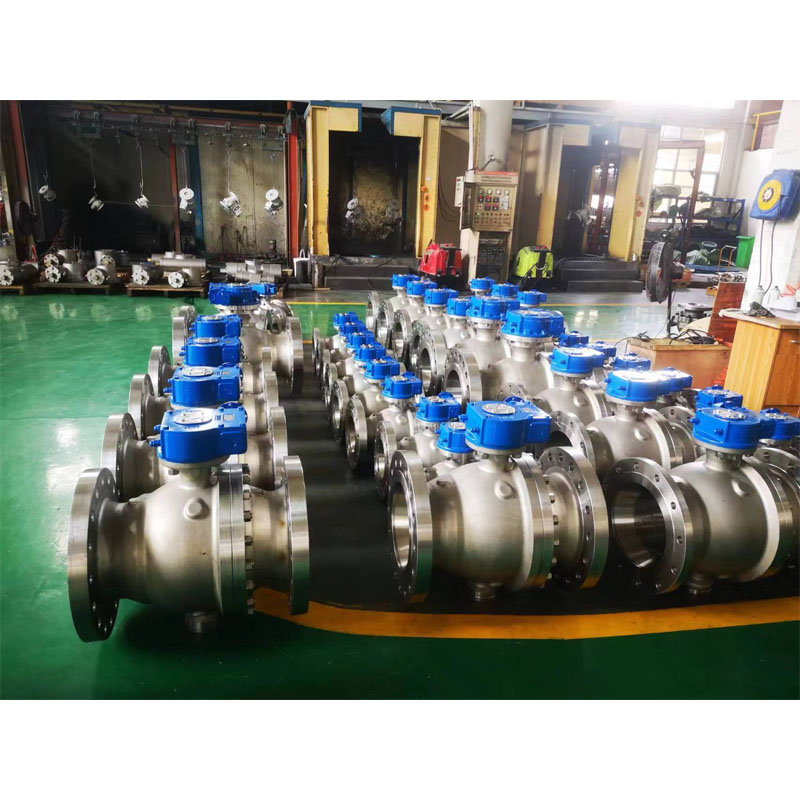

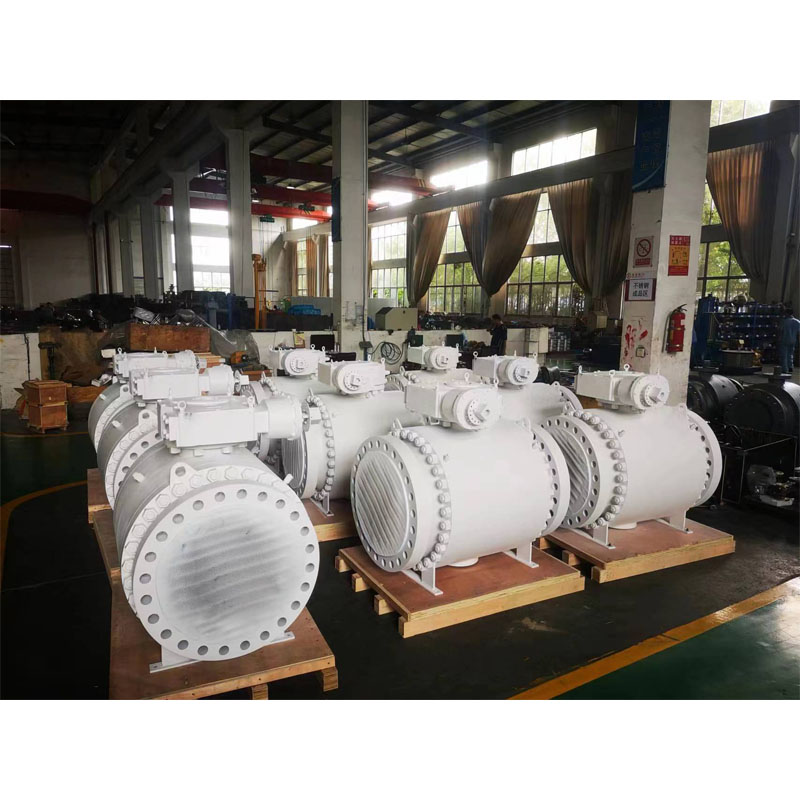

บอลวาล์วติดตั้ง Trunuion ด้านข้าง

LYV คือผู้ผลิตและซัพพลายเออร์บอลวาล์วแบบ Trunuion แบบติดตั้งด้านข้างในประเทศจีน โดยได้รับการรับรอง API 6D, ISO 9001 และ CE บอลวาล์วด้านข้างเป็นบอลวาล์วที่มีตัว 2 ชิ้นหรือ 3 ชิ้นสำหรับโครงสร้างแยกส่วน

การออกแบบและทดสอบมาตรฐานสากลของบอลวาล์วสองชิ้น

มาตรฐานการออกแบบ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

มาตรฐานการตรวจสอบและทดสอบ : API 598/ API 6D

มาตรฐานการทดสอบความปลอดภัยจากอัคคีภัย : API 607/API 6FA

ความยาวหน้าแปลนถึงหน้าแปลน : ANSI B 16.10 -ลายสั้น/ลายยาว

การเชื่อมต่อปลาย: ปลายหน้าแปลนถึง ANSI B 16.5, ปลายเชื่อมชน, ปลายเชื่อมสต็อก

ขนาดผู้ผลิตและช่วงความดัน:

NPS 1/2” ถึง 48” (สำหรับ ANSI คลาส 150LB)

NPS 1/2” ถึง 48” (สำหรับ ANSI คลาส 300LB)

NPS 1/2” ถึง 48” (สำหรับ ANSI คลาส 600LB)

NPS 1/2” ถึง 36” (สำหรับ ANSI คลาส 900LB)

NPS 1/2” ถึง 24” (สำหรับ ANSI คลาส 1500LB)

NPS 1/2” ถึง 12” (สำหรับ ANSI คลาส 2500LB)

หรือ

DN15 ถึง DN1200 (สำหรับ PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 ถึง DN1200 (สำหรับ PN4.0Mpa, PN5.0Mpa)

DN15 ถึง DN1200 (สำหรับ PN6.3Mpa, PN10.0Mpa)

DN15 ถึง DN900 (สำหรับ PN15.0Mpa)

DN15 ถึง DN600 (สำหรับ PN25.0Mpa)

เจาะท่อ: เจาะเต็ม (FB)/ เจาะลด (RB)

โครงสร้างตัวถัง: ทางเข้าด้านข้าง

ฝากระโปรง/ประเภทฝาครอบ: ฝากระโปรงแบบเกลียว/ฝากระโปรงแบบขยาย

ประเภทที่นั่ง: ชนิดอ่อน/ ชนิดโลหะซีลแข็ง

ทิศทางการไหล: ทิศทางเดียว / สองทิศทาง

สื่อบริการ: ก๊าซธรรมชาติ น้ำมัน น้ำ ก๊าซออกซิกอน ฯลฯ

บริการ: เปรี้ยว, ISO 15156/ NACE MR0175

ลักษณะการทำงาน: การออกแบบความปลอดภัยจากอัคคีภัย

การออกแบบป้องกันไฟฟ้าสถิต

ก้านกันระเบิด

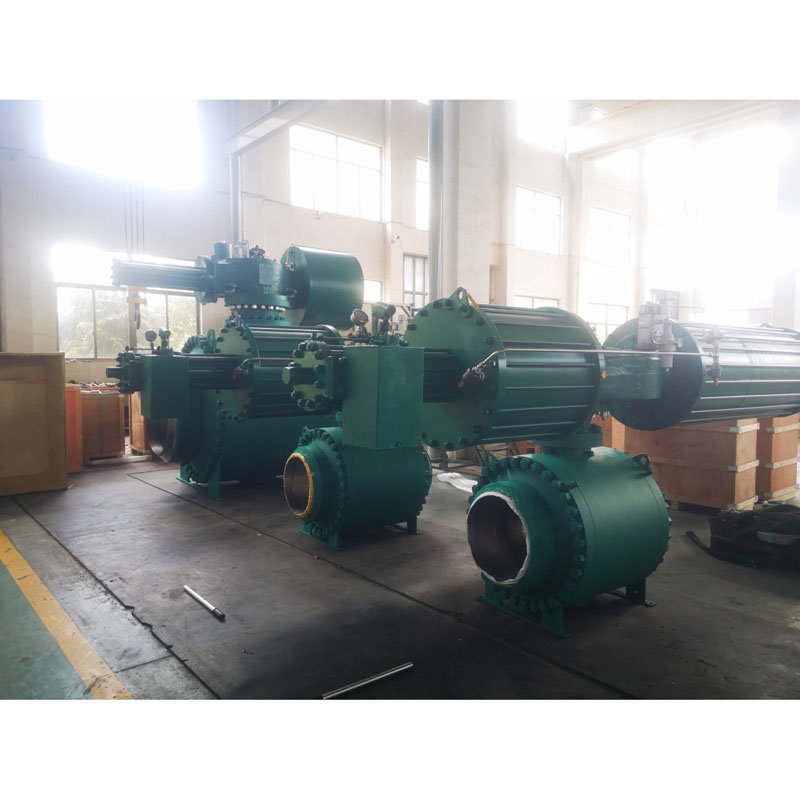

การทำงานของวาล์ว: คันโยกแบบแมนนวล / เกียร์หนอน / แอคชูเอเตอร์ดำเนินการ / แอคชูเอเตอร์แบบนิวแมติก / แอคชูเอเตอร์ไฟฟ้า

กระทรวงพาณิชย์ (รายการวัสดุ – BOM) :

ตัวถังและฝากระโปรง: ASTM A 216 GR. WCB /ASTM A105N (เหล็กกล้าคาร์บอน)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (สเตนเลส)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (สเตนเลส)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ดูเพล็กซ์สแตนเลส)

บอลแข็ง : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: Harseal Metal Seat type การรักษาพื้นผิวลูกบอล: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

ก้าน : ASTM A182 F6a

:มาตรฐาน ASTM A182 F304 / F316 / F304L / F316L

:17/4 พ

: ASTM A182 F51/ F53/ F55

บอลซีทและซีลตัวถัง : PTFE Virgin / 25% Glass Fillted PTFE – GFT / Carbon Filled PTFE – CFT

: PEEK / Delrin / Grafoil – แหวนกราไฟท์

การบรรจุต่อม: PTFE เวอร์จิน / 25% เติมแก้ว PTFE – GFT / เติมคาร์บอน PTFE – CFT

: Grafoil – แหวนกราไฟท์

Trunnion Mounted Ball Valve คืออะไร?

บอลวาล์วที่ติดตั้งแหนบเป็นวาล์วหมุนรายไตรมาสที่ช่วยหยุดตัวกลางที่ไหลในท่อ คุณลักษณะเฉพาะของบอลวาล์วแบบติดตั้งแหนบคือจานที่มีลักษณะกลมหรือทรงกลมวางอยู่ตรงกลาง สิ่งนี้จะหมุนไปเรื่อยๆ เพื่อหยุดหรือเริ่มการไหล
