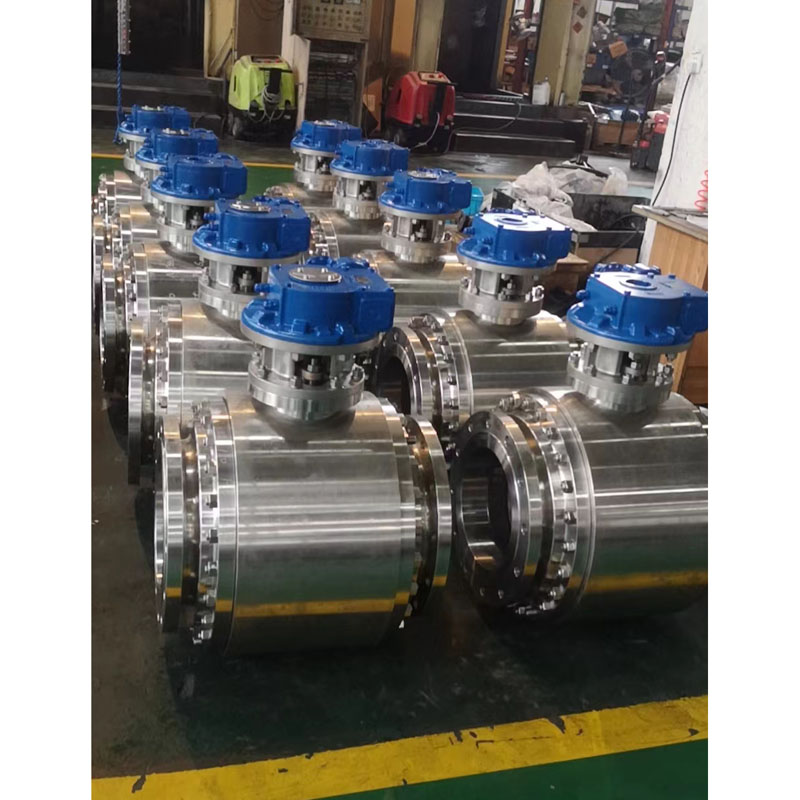

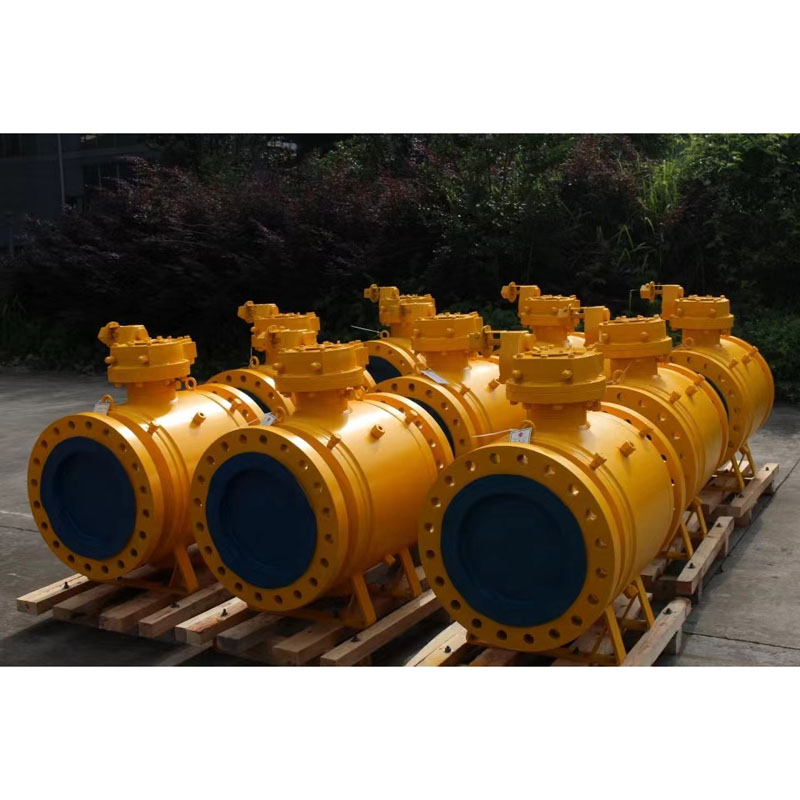

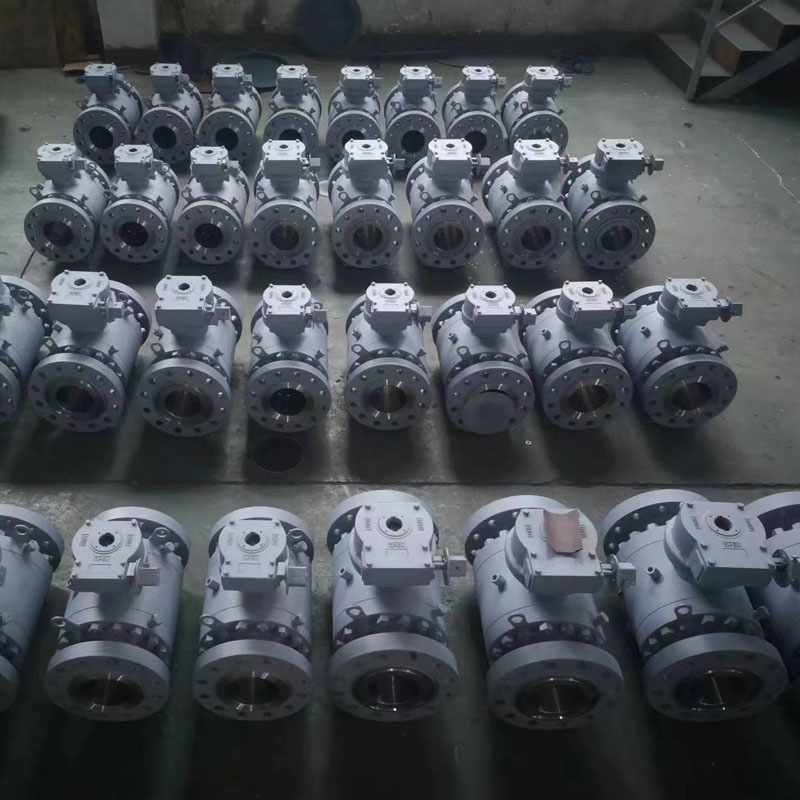

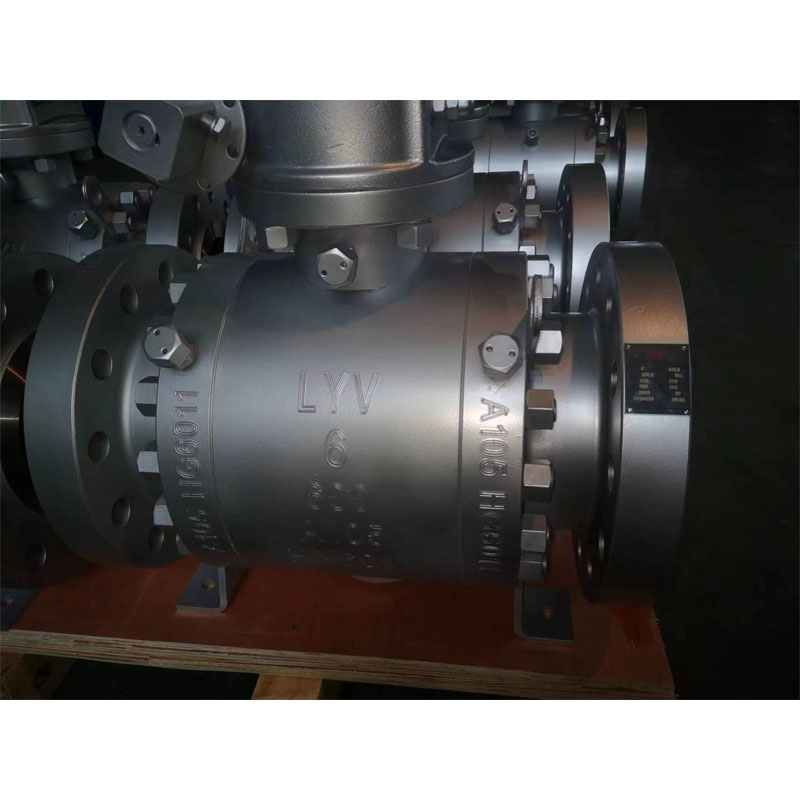

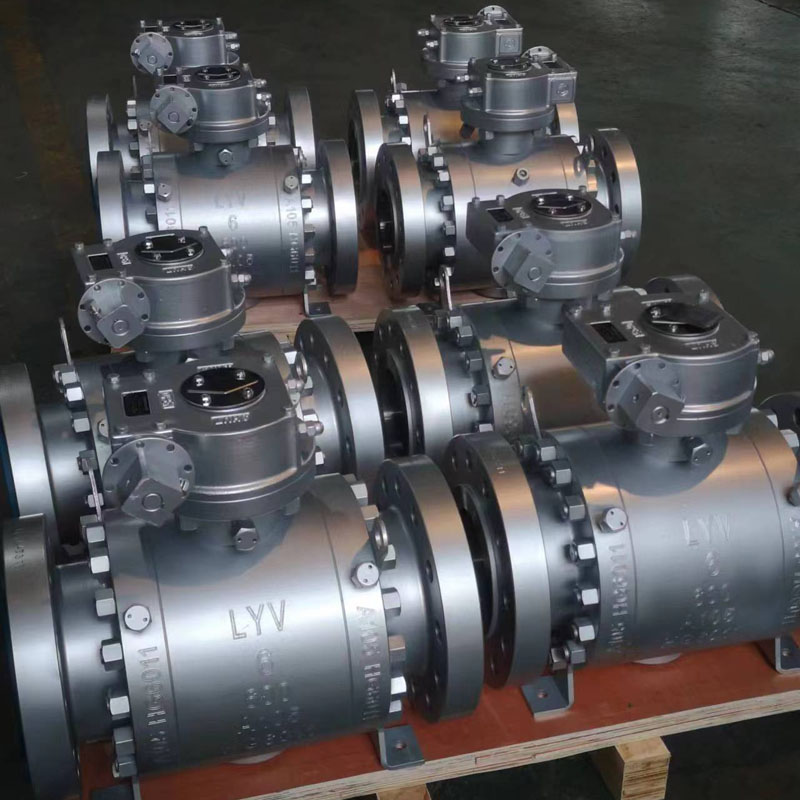

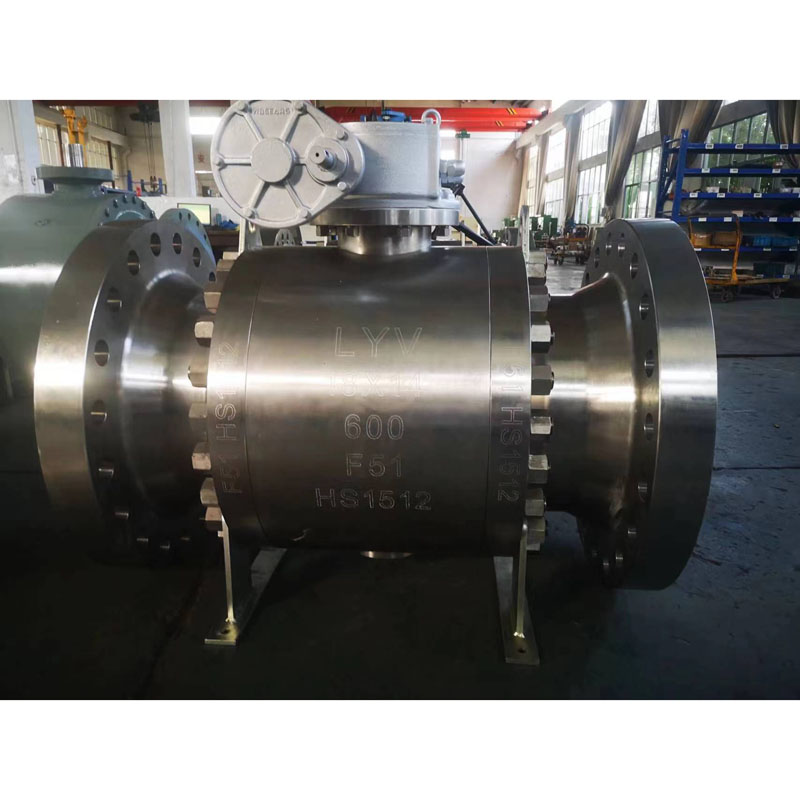

บอลวาล์ว Trunnion ติดปลอมแปลง

LYV® มีบอลวาล์วแบบรองแหนบปลอมคุณภาพสูงสำหรับแรงดันใช้งาน ANSI 150lb ถึง ANSI 1500lb สำหรับสภาพแวดล้อมการทำงานประเภทต่างๆ เราสามารถเสนอราคาที่ดีให้กับคุณได้หากคุณส่งคำถามของคุณมาให้เรา

วาล์วบอลวาล์วติดรองแหนบปลอมออกแบบเป็นแบบบล็อกคู่และลูกสูบคู่ซึ่งติดตั้งระบบฉีดสารเคลือบหลุมร่องฟันสำหรับทั้งก้านและที่นั่งไปยังช่องตัวถังเพื่อให้สามารถระบายน้ำจากปลายต้นน้ำและปลายน้ำเพื่อป้องกันการรั่วซึมของบ่าหรือก้าน .

การออกแบบและการทดสอบมาตรฐานสากล:

มาตรฐานการออกแบบ : ISO 14313/ ASME B 16.34 /API 6D

มาตรฐานการตรวจสอบและทดสอบ : API 598/ API 6D

มาตรฐานการทดสอบความปลอดภัยจากอัคคีภัย : API 607/API 6FA

ความยาวหน้าแปลนถึงหน้าแปลน : ANSI B 16.10 - รูปแบบสั้น / รูปแบบยาว

สิ้นสุดการเชื่อมต่อ: ปลายหน้าแปลนถึง ANSI B 16.5, ปลายเชื่อมชน, ปลายเชื่อมสต็อก

ขนาดและช่วงแรงดันของผู้ผลิต:

NPS 2â ถึง 48 â (สำหรับ ANSI Class 150LB)

NPS 2â ถึง 48â (สำหรับ ANSI Class 300LB)

NPS 2â ถึง 48â (สำหรับ ANSI Class 600LB)

NPS 2â ถึง 36â (สำหรับ ANSI Class 900LB)

NPS 2â ถึง 24â (สำหรับ ANSI Class 1500LB)

NPS 2â ถึง 12â (สำหรับ ANSI Class 2500LB)

หรือ

DN50 ถึง DN1200 (สำหรับ PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 ถึง DN1200 (สำหรับ PN4.0Mpa, PN5.0Mpa)

DN50 ถึง DN1200 (สำหรับ PN6.3Mpa, PN10.0Mpa)

DN50 ถึง DN900 (สำหรับ PN15.0Mpa)

DN50 ถึง DN600 (สำหรับ PN25.0Mpa)

รูท่อ: รูเต็ม (FB)/ รูลด (RB)

เนื้อหาการก่อสร้าง: สิ้นสุดรายการ

ฝากระโปรง/ประเภทฝาครอบ: ฝากระโปรงหน้าแบบเกลียว/ฝากระโปรงแบบขยาย

ประเภทที่นั่ง: ประเภทอ่อน / ประเภทโลหะ Hardseal

ทิศทางการไหล: ทิศทางเดียว / สองทิศทาง

สื่อบริการ: ก๊าซธรรมชาติ น้ำมัน น้ำ ก๊าซออกซิเจน ฯลฯ

บริการ: SOUR, ISO 15156/ NACE MR0175

การปล่อยผู้หลบหนี: ISO 15848

คุณสมบัติ: การออกแบบความปลอดภัยจากอัคคีภัย

การออกแบบป้องกันไฟฟ้าสถิตย์

ก้านหลักฐานการเป่าออก

บล็อกคู่และการออกแบบที่เยือกเย็น

ISO 5211 ติดตั้ง IPAD

การทำงานของวาล์ว: คันโยกแบบแมนนวล / เฟืองตัวหนอน / แอคชูเอเตอร์ทำงาน / แอคชูเอเตอร์แบบนิวเมติก / แอคชูเอเตอร์มอเตอร์

MOC (รายการวัสดุ â BOM) :

ตัวถัง & ฝากระโปรง: ASTM A 105N (เหล็กกล้าคาร์บอน)

: ASTM A350 LF2 (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ)

: ASTM A182 F304 / F316 (SS 304 / SS 316) (สแตนเลส)

:ASTM A 182 F304L / F316L (สแตนเลส)

: ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (ดูเพล็กซ์สแตนเลส)

ลูกแข็ง : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: ประเภทที่นั่ง Harseal โลหะ การรักษาพื้นผิวลูก: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

ก้าน : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 ภ

: ASTM A182 F51/ F53/ F55

วงแหวนที่นั่งโลหะ: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: Harseal Metal Seat ประเภท Seat Ring การรักษาพื้นผิว: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

การปิดผนึกที่นั่ง : PTFE Virgin / PTFE เติมแก้ว 25% â GFT / PTFE เติมคาร์บอน â CFT

: PEEK / Delrin / Grafoil â แหวนกราไฟท์

การบรรจุต่อม: PTFE บริสุทธิ์ / PTFE เติมแก้ว 25% â GFT / PTFE เติมคาร์บอน â CFT

: Grafoil â แหวนกราไฟท์

Trunnion Mounted Ball Valve คืออะไร?

บอลวาล์วที่รองแหนบเป็นวาล์วหมุนรายไตรมาสที่ช่วยหยุดการไหลของตัวกลางในท่อ คุณลักษณะเฉพาะของบอลวาล์วแบบติดทรันเนียนคือจานทรงกลมหรือทรงกลมที่วางอยู่ตรงกลาง สิ่งนี้จะหมุนไปเรื่อย ๆ เพื่อหยุดหรือเริ่มการไหล
