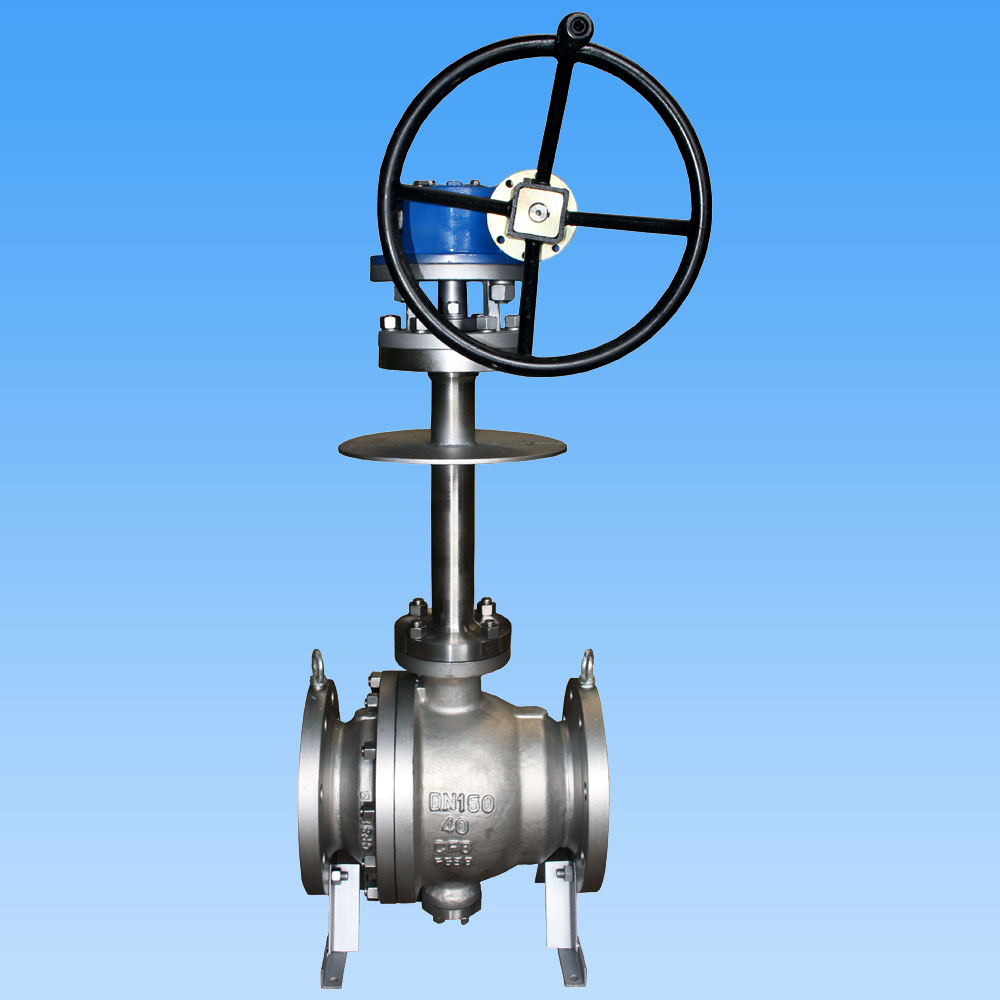

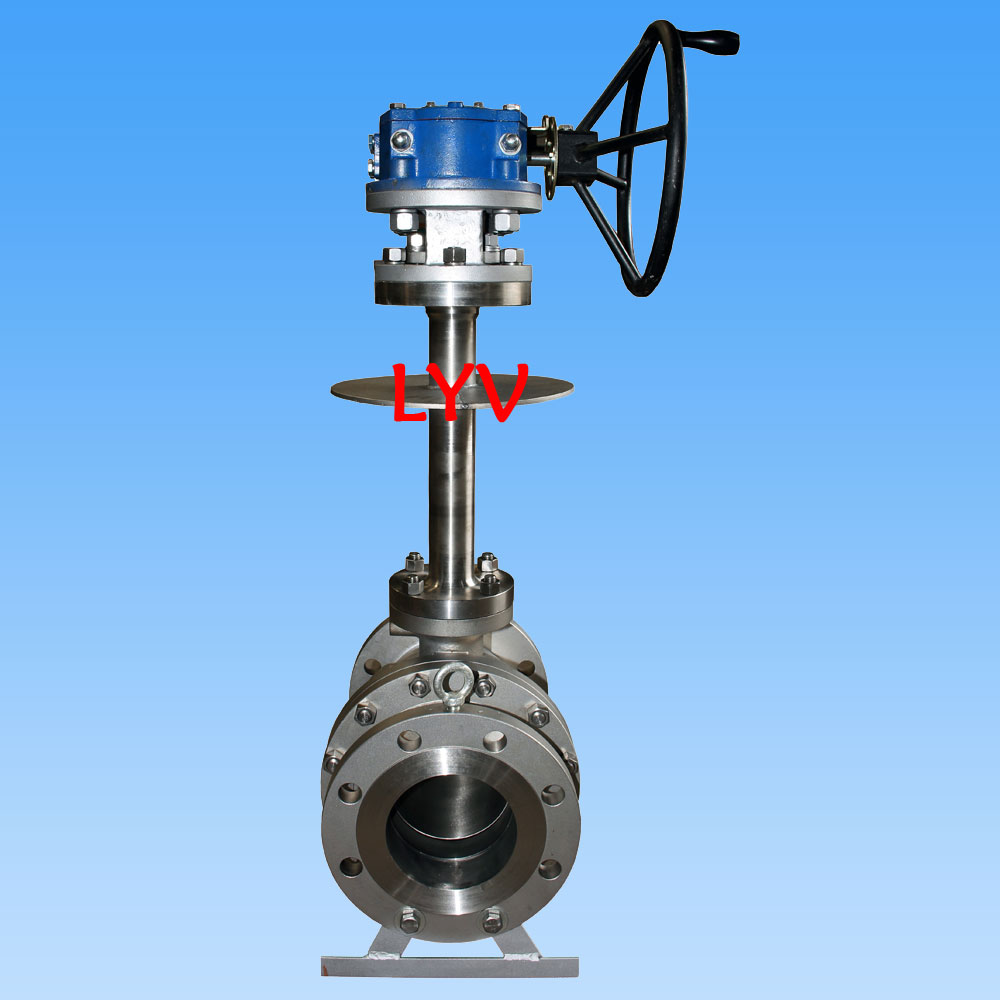

บอลวาล์วแบบติดตั้งไครโอเจนิกส์ Trunnion

ในฐานะผู้ผลิตวาล์วมืออาชีพ เราขอเสนอบอลวาล์วแบบติดตั้งแหนบด้วยไครโอเจนิก ซึ่งเป็นวาล์วพิเศษที่ใช้สำหรับอุณหภูมิการทำงานต่ำในอุตสาหกรรมเคมีหรือสภาพแวดล้อมที่เย็น ตามมาตรฐานการออกแบบ API 6D&ASME B16.34 และขั้นตอนการทดสอบไครโอเจนิก อุณหภูมิขีดจำกัดอาจต่ำถึง -196°C

บอลวาล์วลอยตัวแบบไครโอเจนิกใช้สำหรับสภาพการทำงานที่อุณหภูมิต่ำ โดยเฉพาะอย่างยิ่งสำหรับสื่ออันตรายบางชนิด เช่น ก๊าซธรรมชาติที่ทำให้เป็นของเหลว บริษัทของเรามีประสบการณ์ในการออกแบบ การผลิต การตรวจสอบ และการทดสอบบอลวาล์วไครโอเจนิก

การออกแบบและการทดสอบมาตรฐานสากล

มาตรฐานการออกแบบ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

มาตรฐานการตรวจสอบและทดสอบ : API 598/ API 6D

มาตรฐานการทดสอบความปลอดภัยจากอัคคีภัย : API 607/API 6FA

ความยาวหน้าแปลนถึงหน้าแปลน : ANSI B 16.10 -ลายสั้น/ลายยาว

การเชื่อมต่อปลาย: ปลายหน้าแปลนถึง ANSI B 16.5, ปลายเชื่อมชน, ปลายเชื่อมสต็อก

ขนาดผู้ผลิตและช่วงความดัน:

NPS 2” ถึง 48” (สำหรับ ANSI Class 150LB)

NPS 2” ถึง 48” (สำหรับ ANSI Class 300LB)

NPS 2” ถึง 48” (สำหรับ ANSI Class 600LB)

NPS 2” ถึง 36” (สำหรับ ANSI Class 900LB)

NPS 2” ถึง 24” (สำหรับ ANSI Class 1500LB)

NPS 2” ถึง 12” (สำหรับ ANSI คลาส 2500LB)

หรือ

DN50 ถึง DN1200 (สำหรับ PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 ถึง DN1200 (สำหรับ PN4.0Mpa, PN5.0Mpa)

DN50 ถึง DN1200 (สำหรับ PN6.3Mpa, PN10.0Mpa)

DN50 ถึง DN900 (สำหรับ PN15.0Mpa)

DN50 ถึง DN600 (สำหรับ PN25.0Mpa)

เจาะท่อ: เจาะเต็ม (FB)/ ลดเจาะ (RB)

โครงสร้างการก่อสร้าง: รายการสิ้นสุด

ประเภทของฝากระโปรง/ฝาครอบ: การออกแบบฝากระโปรงแบบขยายเพื่อให้การบรรจุและการซีลก้านมีความน่าเชื่อถือ เหมาะสำหรับอุณหภูมิในการทำงาน -196°C

ประเภทที่นั่ง: ชนิดอ่อน/ ชนิดโลหะซีลแข็ง

ทิศทางการไหล: ทิศทางเดียว / สองทิศทาง

สื่อบริการ: ก๊าซธรรมชาติ น้ำมัน น้ำ ฯลฯ

บริการ: เปรี้ยว, ISO 15156/ NACE MR0175

การปล่อยก๊าซเรือนกระจก: ISO 15848

ลักษณะการทำงาน: การออกแบบความปลอดภัยจากอัคคีภัย

การออกแบบป้องกันไฟฟ้าสถิต

ก้านกันระเบิด

การออกแบบบล็อกคู่และการออกแบบที่กลมกลืน

IPAD ที่ติดตั้ง ISO 5211

การทำงานของวาล์ว: คันโยกแบบแมนนวล / เกียร์หนอน / ตัวกระตุ้นการทำงาน / ตัวกระตุ้นแบบนิวแมติก / ตัวกระตุ้นมอเตอร์

กระทรวงพาณิชย์ (รายการวัสดุ – BOM) :

ร่างกายและฝากระโปรง: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (สเตนเลส)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (สเตนเลส)

บอลแข็ง : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: Harseal Metal Seat type การรักษาพื้นผิวบอล: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

ก้าน : ASTM A182 F6a

:มาตรฐาน ASTM A182 F304 / F316 / F304L / F316L

:17/4 พ

บอลซีทและซีลตัวถัง : Carbon Filled PTFE – CFT

: Grafoil – แหวนกราไฟท์

การบรรจุต่อม : เติมคาร์บอน PTFE – CFT

: Grafoil – แหวนกราไฟท์
