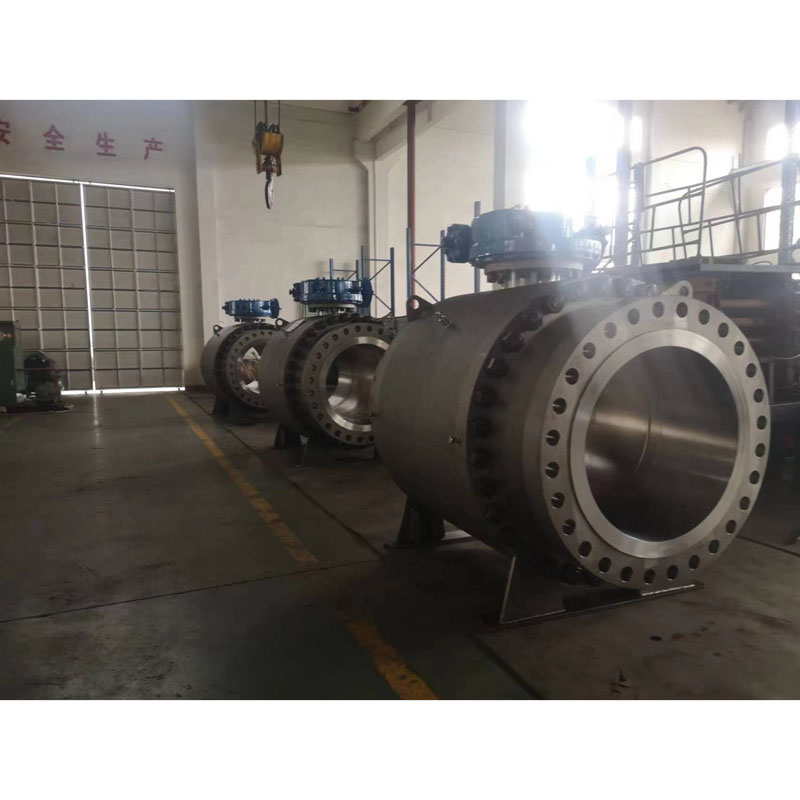

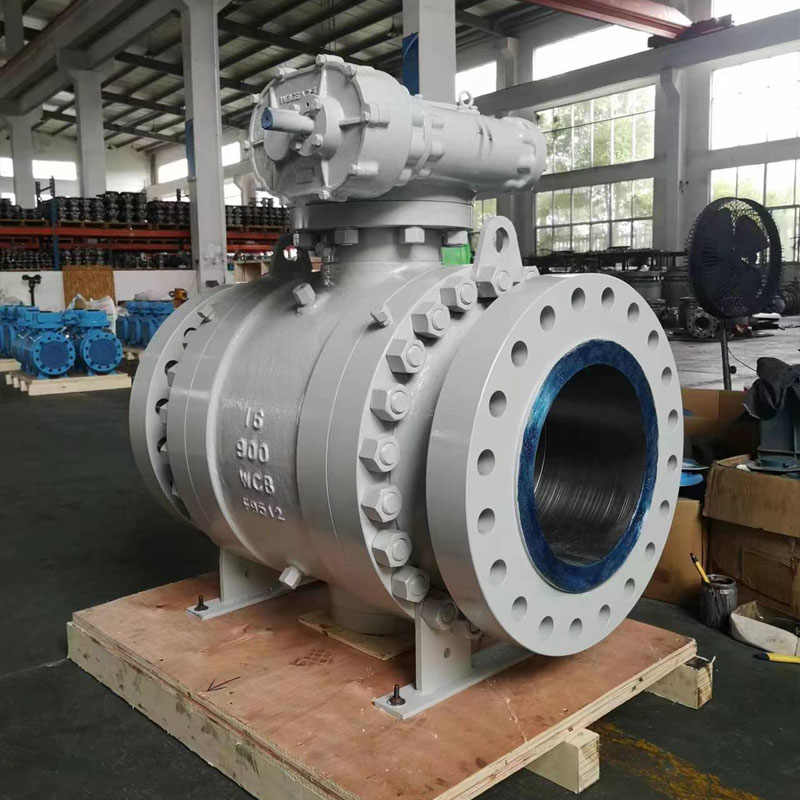

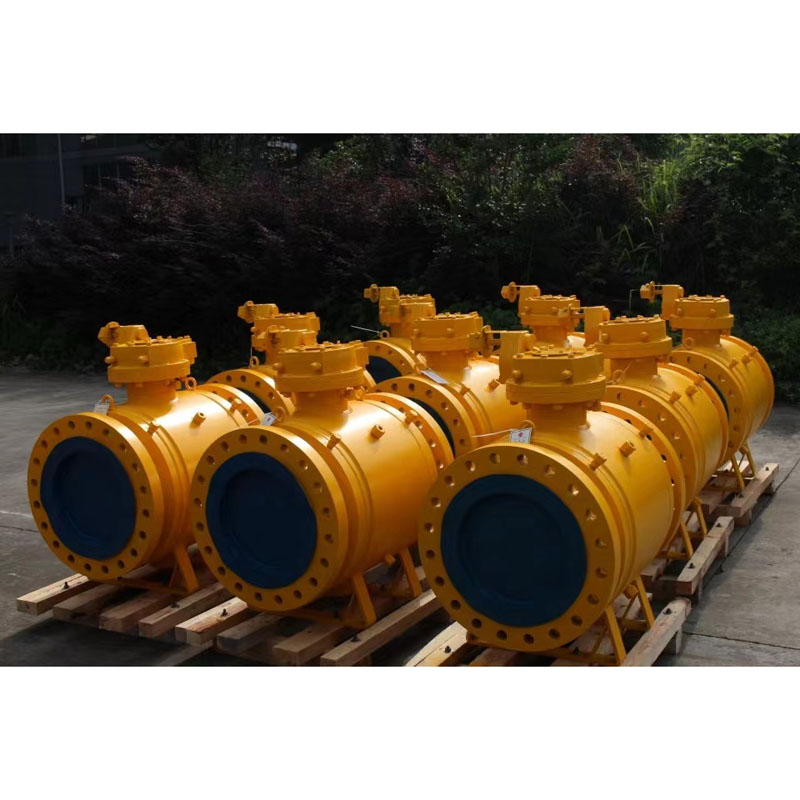

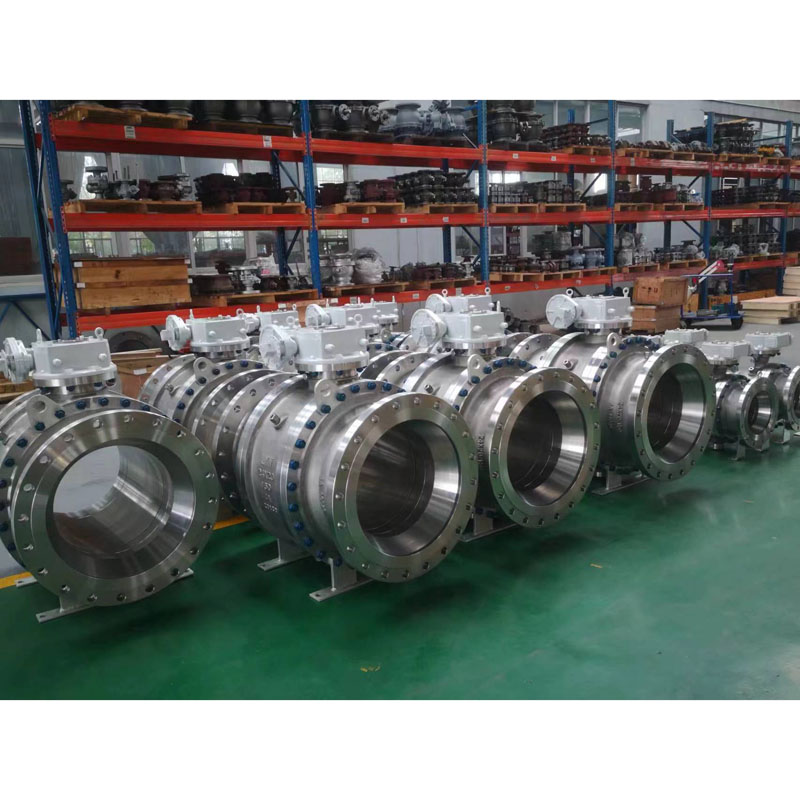

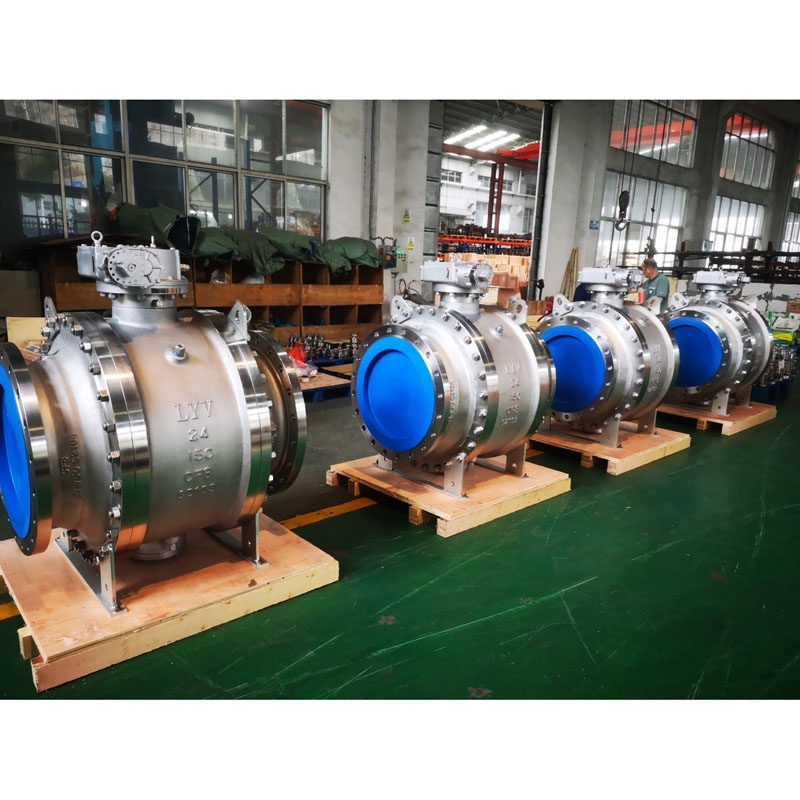

บอลวาล์วติดแหนบแบบหล่อ

LYV เป็นผู้ผลิตบอลวาล์วแบบหล่อแบบติดแหนบแบบหล่อและซัพพลายเออร์ในประเทศจีน โดยได้รับการรับรอง API 6D, ISO 9001 และ CE บอลวาล์วแบบติดตั้งแหนบแบบหล่อคือบอลวาล์วแบบติดตั้งแหนบที่มีกระบวนการแม่พิมพ์หล่อเพื่อสร้างตัวถังและฝากระโปรงวัสดุเหล็กหล่อ โดยปกติเราจะทำการพ่นทราย 2 หรือ 3 ครั้งบนพื้นผิวของตัววาล์วหล่อเพื่อให้แน่ใจว่าพื้นผิวจะราบรื่นและสวยงาม

บอลวาล์วแบบติดตั้งแหนบแบบหล่อได้รับการออกแบบเป็นแบบ Double block และ bleed หรือ double Piston ซึ่งติดตั้งระบบฉีดยาแนวทั้งก้านและที่นั่งจนถึงช่องตัวถังเพื่อให้สามารถระบายน้ำออกจากปลายน้ำทั้งต้นน้ำและปลายน้ำเพื่อป้องกันการรั่วไหลของเบาะหรือก้าน .

การออกแบบและการทดสอบมาตรฐานสากล:

มาตรฐานการออกแบบ : ISO 14313/ ASME B 16.34 /API 6D

มาตรฐานการตรวจสอบและทดสอบ : API 598/ API 6D

มาตรฐานการทดสอบความปลอดภัยจากอัคคีภัย : API 607/API 6FA

ความยาวหน้าแปลนถึงหน้าแปลน : ANSI B 16.10 -ลายสั้น/ลายยาว

การเชื่อมต่อปลาย: ปลายหน้าแปลนถึง ANSI B 16.5, ปลายเชื่อมชน, ปลายเชื่อมสต็อก

ขนาดผู้ผลิตและช่วงความดัน:

NPS 2” ถึง 48” (สำหรับ ANSI Class 150LB)

NPS 2” ถึง 48” (สำหรับ ANSI Class 300LB)

NPS 2” ถึง 48” (สำหรับ ANSI Class 600LB)

NPS 2” ถึง 36” (สำหรับ ANSI Class 900LB)

NPS 2” ถึง 24” (สำหรับ ANSI Class 1500LB)

NPS 2” ถึง 12” (สำหรับ ANSI คลาส 2500LB)

หรือ

DN50 ถึง DN1200 (สำหรับ PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 ถึง DN1200 (สำหรับ PN4.0Mpa, PN5.0Mpa)

DN50 ถึง DN1200 (สำหรับ PN6.3Mpa, PN10.0Mpa)

DN50 ถึง DN900 (สำหรับ PN15.0Mpa)

DN50 ถึง DN600 (สำหรับ PN25.0Mpa)

เจาะท่อ: เจาะเต็ม (FB)/ ลดเจาะ (RB)

โครงสร้างการก่อสร้าง: รายการสิ้นสุด

ฝากระโปรง/ประเภทฝาครอบ: ฝากระโปรงแบบเกลียว/ฝากระโปรงแบบขยาย

ประเภทที่นั่ง: ชนิดอ่อน/ ชนิดโลหะซีลแข็ง

ทิศทางการไหล: ทิศทางเดียว / สองทิศทาง

สื่อบริการ: ก๊าซธรรมชาติ น้ำมัน น้ำ ก๊าซออกซิกอน ฯลฯ

บริการ: เปรี้ยว, ISO 15156/ NACE MR0175

การปล่อยก๊าซเรือนกระจก: ISO 15848

ลักษณะการทำงาน: การออกแบบความปลอดภัยจากอัคคีภัย

การออกแบบป้องกันไฟฟ้าสถิต

ก้านกันระเบิด

การออกแบบบล็อกคู่และการออกแบบที่กลมกลืน

IPAD ที่ติดตั้ง ISO 5211

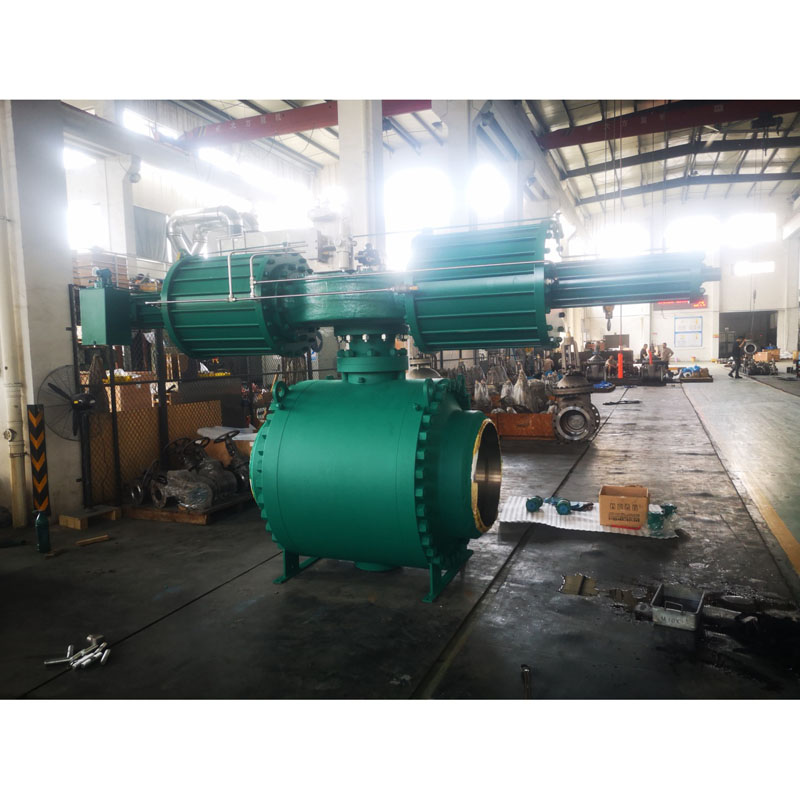

การทำงานของวาล์ว: คันโยกแบบแมนนวล / เกียร์หนอน / ตัวกระตุ้นการทำงาน / ตัวกระตุ้นแบบนิวแมติก / ตัวกระตุ้นมอเตอร์

กระทรวงพาณิชย์ (รายการวัสดุ – BOM) :

ตัวถังและฝากระโปรง: ASTM A 216 GR. WCB (เหล็กกล้าคาร์บอน)

: ASTM A352 LCB / LCC (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (สเตนเลส)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (สเตนเลส)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (ดูเพล็กซ์สแตนเลส)

บอลแข็ง : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: Harseal Metal Seat type การรักษาพื้นผิวลูกบอล: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

ก้าน : ASTM A182 F6a

:มาตรฐาน ASTM A182 F304 / F316 / F304L / F316L

:17/4 พ

: ASTM A182 F51/ F53/ F55

วงแหวนที่นั่งโลหะ: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: การรักษาพื้นผิววงแหวนที่นั่งแบบ Harseal Metal Seat: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

การปิดผนึกที่นั่ง: PTFE Virgin / 25% Glass Fillted PTFE – GFT / Carbon Filled PTFE – CFT

: PEEK / Delrin / Grafoil – แหวนกราไฟท์

การบรรจุต่อม: PTFE เวอร์จิน / 25% เติมแก้ว PTFE – GFT / เติมคาร์บอน PTFE – CFT

: Grafoil – แหวนกราไฟท์

Trunnion Mounted Ball Valve คืออะไร?

บอลวาล์วที่ติดตั้งแหนบเป็นวาล์วหมุนรายไตรมาสที่ช่วยหยุดตัวกลางที่ไหลในท่อ คุณลักษณะเฉพาะของบอลวาล์วแบบติดตั้งแหนบคือจานที่มีลักษณะกลมหรือทรงกลมวางอยู่ตรงกลาง สิ่งนี้จะหมุนไปเรื่อยๆ เพื่อหยุดหรือเริ่มการไหล
