ดึงวาล์วปีกผีเสื้อ

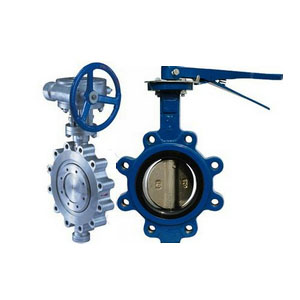

LYVLUG ดึงวาล์วผีเสื้อบทนำ

วาล์วปีกผีเสื้อมีขนาดเล็ก น้ำหนักเบา สามารถตัดท่อขนาดกลางได้หลายแบบ ควบคุมอุปกรณ์การไหล ด้วยการเลือกวัสดุที่แตกต่างกันของแผ่นวาล์วและบ่าซีล เช่นเดียวกับแผ่น เพลาผ่านการเชื่อมต่อพินสามารถใช้สำหรับสภาวะที่เลวร้าย เช่น การกำจัดกำมะถัน สุญญากาศ ระบบแยกเกลือออกจากน้ำทะเล วาล์วผีเสื้อดึงเพื่อหนีบสามารถรับรู้การซ่อมแซมออนไลน์ของท่อและอุปกรณ์ปลายน้ำและวาล์วสามารถรับรู้การซ่อมแซมออนไลน์ของท่อและอุปกรณ์ปลายน้ำของวาล์วและสามารถติดตั้งวาล์วที่ปลายท่อเป็นวาล์วไอเสีย

LYVLUG lug Butterfly ValveParameter (ข้อมูลจำเพาะ)

ออกแบบและผลิต :API609, MSS SP-67, MSS SP-68

การตรวจสอบและทดสอบ: API598

การเชื่อมต่อหน้าแปลน: ASME B16.5(NPSâ¤24), ASME B16.47B series

ปลายเชื่อมชน: ASME B16.25

ความยาวโครงสร้าง: API609

เกรดอุณหภูมิและความดัน: ASME B16.34

LYVLUG lug Butterfly Valveคุณลักษณะและการใช้งาน

มีการใช้กันอย่างแพร่หลายในโลหะ, อุตสาหกรรมเบา, พลังงานไฟฟ้า, อุตสาหกรรมปิโตรเคมี, ท่อส่งก๊าซและสาขาอื่น ๆ

วาล์วผีเสื้อชนิดดึง หลักการปิดผนึกของวาล์วผีเสื้อชนิดดึง:

วาล์วผีเสื้อเยื้องศูนย์สามตัวมีประสิทธิภาพการปิดแน่นแบบไม่มีอากาศสองทาง รูปทรงเรขาคณิตนี้ช่วยให้แน่ใจว่าซีลดิสก์สัมผัสกับเบาะตัวถังในตำแหน่งปิดเท่านั้น ดังนั้นจึงไม่มีการเสียดสีหรือสึกหรอ และสร้างแรงบิดที่ช่วยให้ซีลยางยืดสามารถ "เชื่อม" ได้เพียงพอเพื่อให้แน่ใจว่าซีลสัมผัสกันสม่ำเสมอ

เรขาคณิตนอกรีตสามเท่า:

เพลาวาล์วนอกรีต 1 ตั้งอยู่ด้านหลังเพลาที่นั่งเพื่อให้ซีลแน่นรอบที่นั่งทั้งหมด

เส้นศูนย์กลางเพลาวาล์วประหลาด 2 เส้นเบี่ยงเบนจากท่อและเส้นศูนย์กลางวาล์ว ซึ่งปราศจากการรบกวนการเปิดและปิดวาล์ว

เพลากรวยที่นั่ง 3 อันเยื้องศูนย์เบี่ยงเบนจากเส้นกึ่งกลางของเพลาวาล์ว ซึ่งช่วยลดแรงเสียดทานระหว่างการปิดและเปิด และให้แรงอัดที่สม่ำเสมอและสม่ำเสมอรอบที่นั่งทั้งหมด

ซีลไร้แรงเสียดทานพร้อมอายุการใช้งานที่ยาวนานขึ้น:

(1) ที่นั่งเป็น Cr13 หรือ stellite hard face ตามมาตรฐาน

(2) ปะเก็นเป็นเหล็กกล้าไร้สนิม / กราไฟต์ขดเป็นเกลียวเพื่อการรั่วไหลเป็นศูนย์

(3) แรงบิดระหว่างการปิดทำให้เกิดแรงนั่งที่กระทำอย่างสม่ำเสมอรอบเส้นรอบวง ซีลยางยืดมีความยืดหยุ่นและมีชีวิตชีวา รักษารูปร่างของที่นั่ง แรงบีบอัดสม่ำเสมอตามเส้นรอบวงทำให้วาล์วสามารถปิดแน่นได้สองทิศทาง ความยืดหยุ่นของซีลทำให้ตัววาล์วและแผ่นดิสก์สามารถติดต่อหรือขยายตัวได้ หลีกเลี่ยงอันตรายจากการอุดตันเนื่องจากความผันผวนของอุณหภูมิ อุปกรณ์ปรับแนวได้เอง

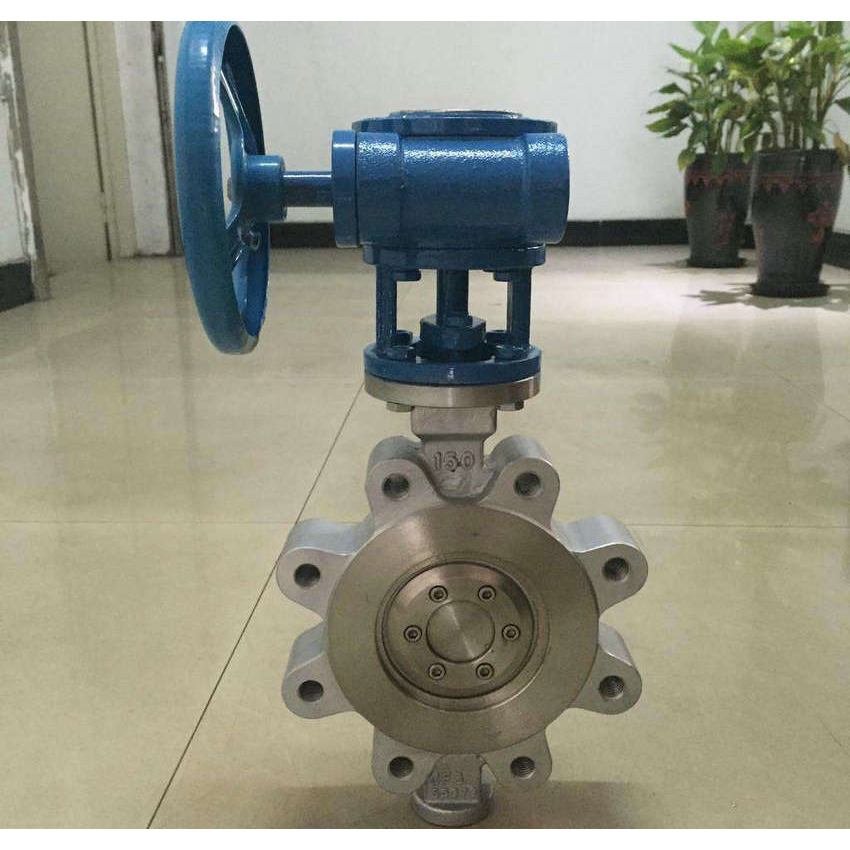

รายละเอียดวาล์วปีกผีเสื้อ LYVLUG
