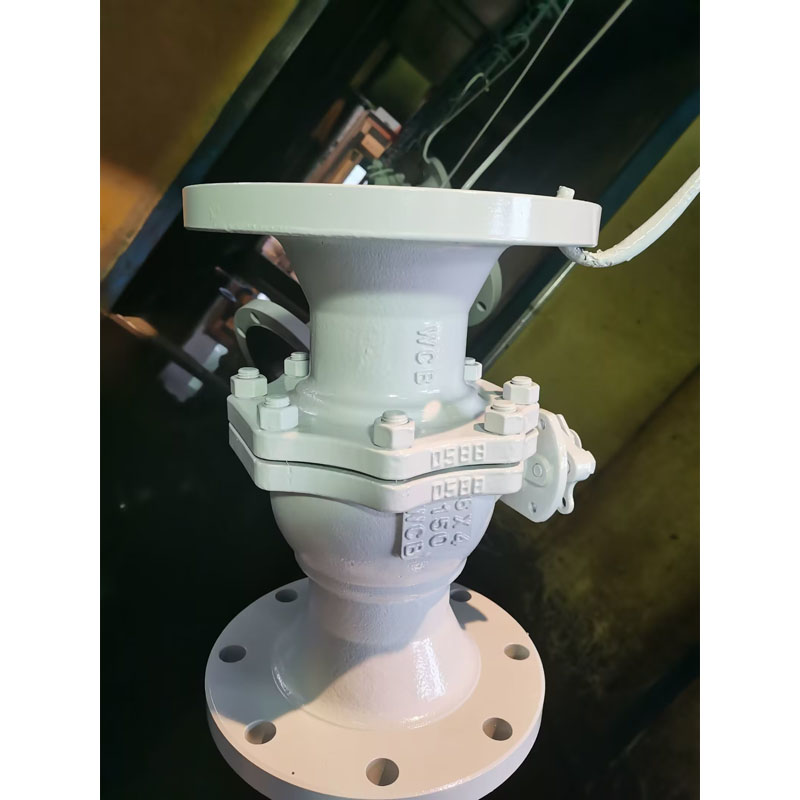

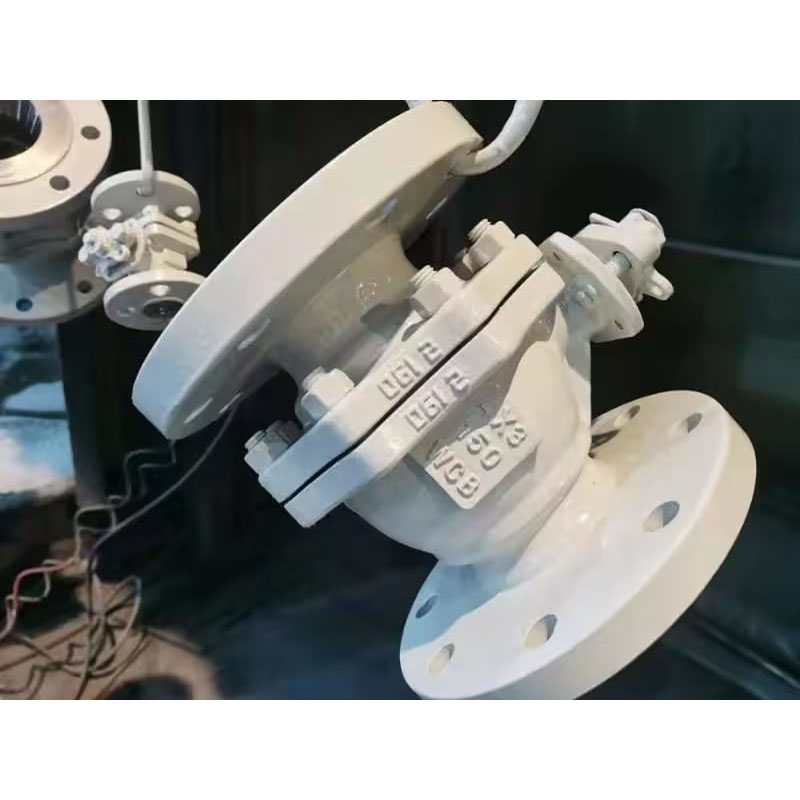

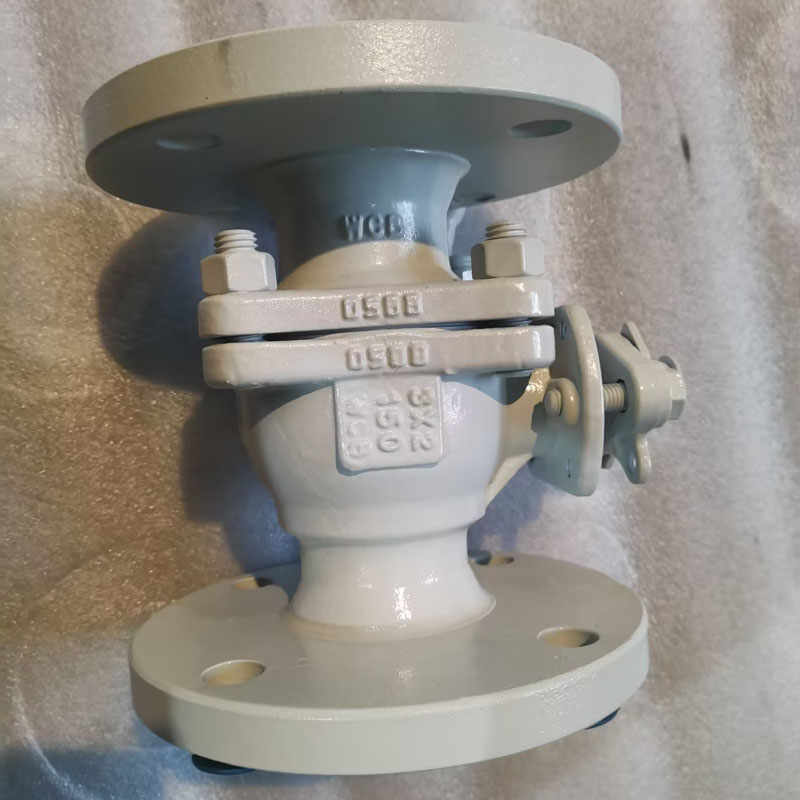

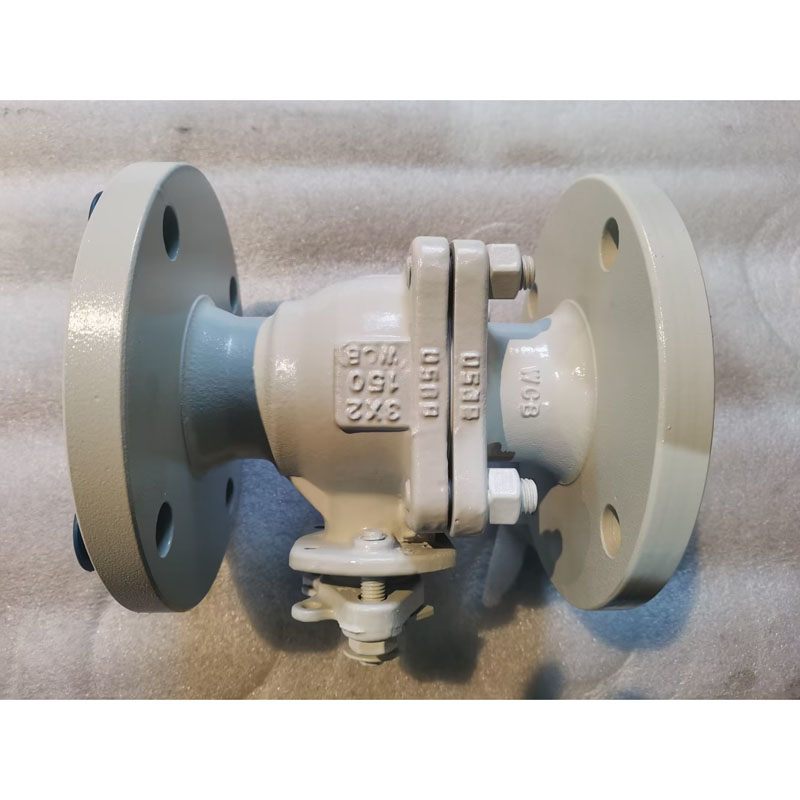

ลดการเจาะบอลวาล์วลอยตัว

ในฐานะผู้ผลิตวาล์วอุตสาหกรรมระดับมืออาชีพในประเทศจีน LYV® ได้เสนอบอลวาล์วลดรูเจาะหลายชิ้นที่มีคุณภาพดีแก่ลูกค้าของเราในช่วงไม่กี่ปีที่ผ่านมา โดยปกติแล้ว วาล์วลดการเจาะจะเบากว่าประมาณ 30% เมื่อเทียบกับบอลวาล์วแบบเต็มขนาดเท่ากัน เห็นได้ชัดว่าหน้าที่ของวาล์วลดรูเจาะคือการประหยัดพื้นที่ในการติดตั้งและลดต้นทุนการซื้อสำหรับระบบท่อทั้งหมด

การออกแบบและทดสอบมาตรฐานสากล :

มาตรฐานการออกแบบ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

มาตรฐานการตรวจสอบและทดสอบ : API 598/ API 6D

มาตรฐานการทดสอบความปลอดภัยจากอัคคีภัย : API 607/API 6FA

ความยาวหน้าแปลนถึงหน้าแปลน : ANSI B 16.10 - รูปแบบสั้น / รูปแบบยาว

สิ้นสุดการเชื่อมต่อ: ปลายหน้าแปลนถึง ANSI B 16.5, ปลายเชื่อมชน, ปลายเชื่อมสต็อก

ขนาดและช่วงแรงดันของผู้ผลิต:

NPS 1/2*3/8â ถึง 10*8â (สำหรับ ANSI คลาส 150LB)

NPS 1/2*3/8â ถึง 8*6â (สำหรับ ANSI Class 300LB)

NPS 1/2*3/8â ถึง 4*3â (สำหรับ ANSI คลาส 600LB)

รูท่อ: ลดรู (RB)

เนื้อหาการก่อสร้าง: สิ้นสุดรายการ

ฝากระโปรง/ประเภทฝาครอบ: ฝากระโปรงหน้าแบบเกลียว/ฝากระโปรงแบบขยาย

ประเภทที่นั่ง: ประเภทอ่อน / ประเภทโลหะ Hardseal

ทิศทางการไหล: ทิศทางเดียว / สองทิศทาง

สื่อบริการ: ก๊าซธรรมชาติ น้ำมัน น้ำ ก๊าซออกซิเจน ฯลฯ

บริการ: SOUR, ISO 15156/ NACE MR0175

คุณสมบัติ: การออกแบบความปลอดภัยจากอัคคีภัย

การออกแบบป้องกันไฟฟ้าสถิตย์

ก้านหลักฐานการเป่าออก

ISO 5211 ติดตั้ง IPAD

การทำงานของวาล์ว: คันโยกแบบแมนนวล / เฟืองตัวหนอน / แอคชูเอเตอร์ทำงาน / แอคชูเอเตอร์นิวเมติก / แอคชูเอเตอร์ไฟฟ้า

MOC (รายการวัสดุ â BOM) :

ตัวรถและฝากระโปรง: ASTM A 216 GR. WCB /ASTM A105N (เหล็กกล้าคาร์บอน)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (สแตนเลส)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (สแตนเลส)

: ASTM A351 Gr. ซีเอฟ8ซี

: ASTM A890 4A / 5A/ 6A (ดูเพล็กซ์สแตนเลส)

ลูกแข็ง : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: Harseal Metal Seat type กระบวนการเตรียมผิวลูก: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

ก้าน : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 ภ

: ASTM A182 F51/ F53/ F55

ลูกปืนและซีลตัวถัง : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â แหวนกราไฟท์

การบรรจุต่อม: PTFE บริสุทธิ์ / PTFE เติมแก้ว 25% â GFT / PTFE เติมคาร์บอน â CFT

: Grafoil â แหวนกราไฟท์

บอลวาล์วลดรูคืออะไร?

บอลวาล์วลดขนาดรูคือบอลวาล์วชนิดหนึ่งที่เส้นผ่านศูนย์กลางภายในรูของวาล์วมีขนาดเล็กกว่าเส้นผ่านศูนย์กลางท่อ ในขณะที่ขนาดหน้าแปลนของวาล์วยังคงตรงกับเส้นผ่านศูนย์กลางท่อ ข้อกำหนดในการทำงานคือความปั่นป่วนและอัตราการไหลของของไหลไม่ใช่ข้อกังวลหลัก และในกรณีที่ไม่เกิดการสะสมของอนุภาคเพื่อหลีกเลี่ยงการอุดตันของวาล์ว

ด้วยขนาดเส้นผ่านศูนย์กลางภายในที่เล็กกว่า ตัวเรือนวาล์วและขนาดบอลก็เล็กลงเช่นกัน เพื่อให้บอลวาล์วลดรูเจาะใช้ปริมาตรน้อยลง ซึ่งทำให้ใช้พื้นที่น้อยลงระหว่างการติดตั้ง ยิ่งไปกว่านั้น วัสดุสำหรับตัวเรือนขนาดเล็กและลูกบอลจะคิดต้นทุนวัสดุที่ต่ำกว่า ซึ่งส่งผลต่อต้นทุนผลิตภัณฑ์ขั้นสุดท้าย และเพื่อลดต้นทุนทั้งหมดของระบบท่อส่ง
