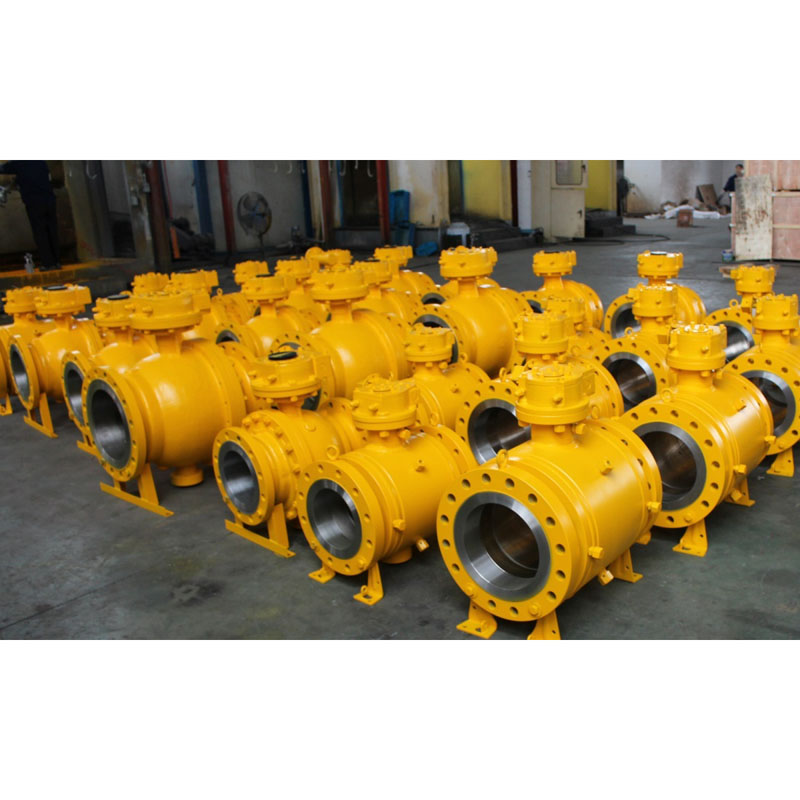

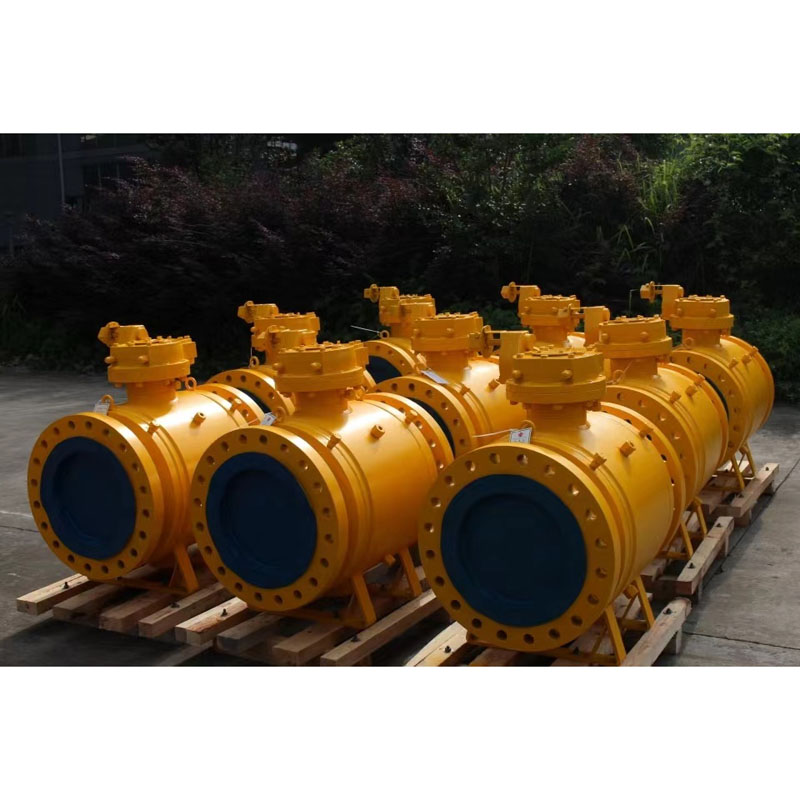

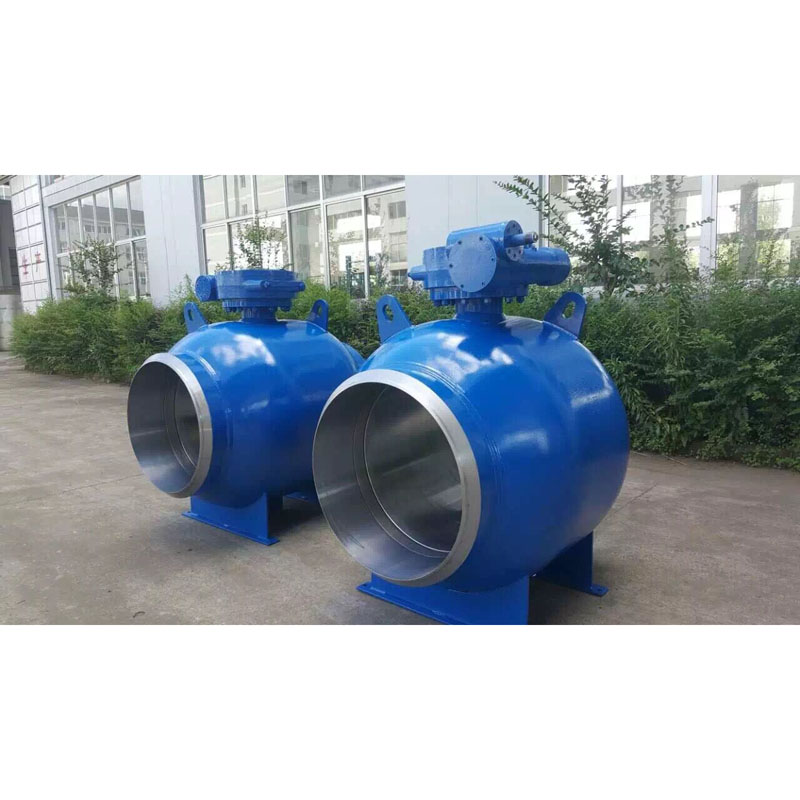

Trunnion Ball Valve เชื่อมอย่างเต็มที่

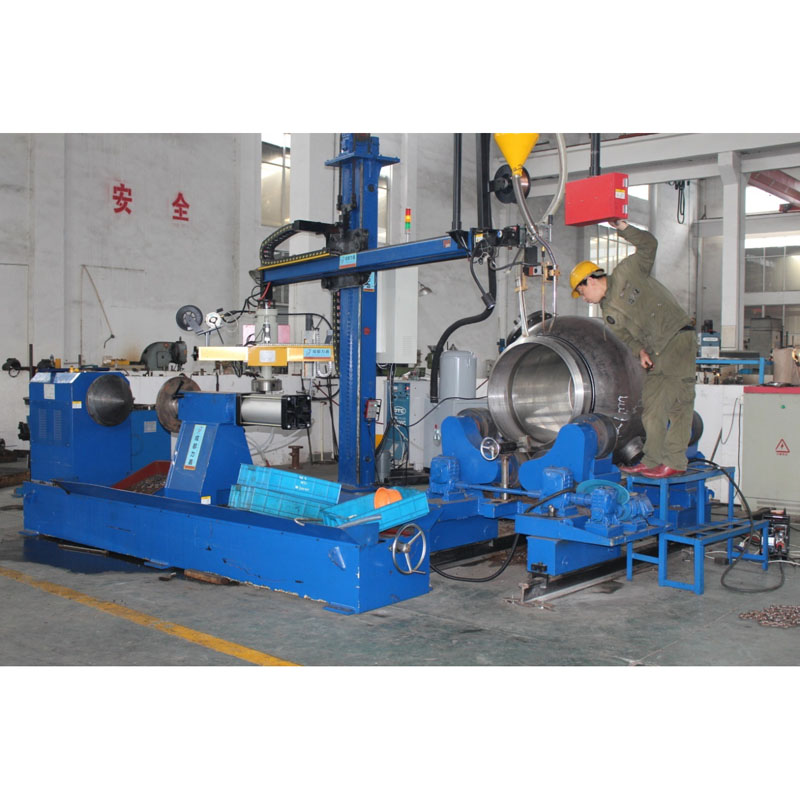

LYV® เป็นผู้ผลิตและจำหน่ายวาล์วใน Lishui ประเทศจีน ซึ่งสามารถนำเสนอ Trunnion Ball Valve แบบเชื่อมเองและขายส่งได้อย่างเต็มที่ เรียกอีกอย่างว่า Welded Body Ball Valve เนื่องจากร่างกายได้รับการเชื่อมอย่างเต็มที่ ร่างกายที่เชื่อมอย่างสมบูรณ์ทำให้มั่นใจได้ว่าไม่มีเส้นทางรั่วไหลภายนอกจากตัววาล์ว กระบวนการเชื่อมทั้งหมดมีคุณสมบัติและดำเนินการตามมาตรฐาน ASME Section IX การเชื่อมตัววาล์วจะดำเนินการด้วยการทดสอบแบบไม่ทำลาย

ข้อดี:

บอลวาล์วรองแหนบแบบเชื่อมทั้งหมด หรือที่เรียกว่าบอลวาล์วแบบตัวเชื่อม สามารถให้ความแข็งแรงสูงสุดด้วยน้ำหนักขั้นต่ำ เช่นเดียวกับความต้านทานสูงสุดทั้งแรงดันและความเครียดบนระบบท่อ การออกแบบทรงกลมขนาดกะทัดรัดช่วยขจัดส่วนหน้าแปลนของตัวเครื่อง จึงลดขนาดโดยรวมและจุดรั่วไหล โดยไม่ปล่อยควันออกจากหน้าแปลน

โดยปกติแล้ว Fully Welding Trunnion Ball Valve จะใช้กันอย่างแพร่หลายในการส่งก๊าซธรรมชาติสำหรับการติดตั้งใต้ดินและฝัง เพื่อให้แน่ใจว่าประสิทธิภาพการซีล มีขั้นตอนการทดสอบต่างๆ บนวาล์ว นอกจากนี้ควรทำการทดสอบ Visual, Magnetic Particle (MT), Ultrasonic (UT) และ Radiographic (RT) สำหรับตะเข็บเชื่อม หากจำเป็น

การออกแบบและการทดสอบมาตรฐานสากล:

มาตรฐานการออกแบบ : ISO 14313/ ASME B 16.34 /API 6D

มาตรฐานการตรวจสอบและทดสอบ : API 598/ API 6D

มาตรฐานการทดสอบความปลอดภัยจากอัคคีภัย : API 607/API 6FA

ความยาวหน้าแปลนถึงหน้าแปลน : ANSI B 16.10 - รูปแบบสั้น / รูปแบบยาว

สิ้นสุดการเชื่อมต่อ: ปลายหน้าแปลนถึง ANSI B 16.5, ปลายเชื่อมชน, ปลายเชื่อมสต็อก

ขนาดและช่วงแรงดันของผู้ผลิต:

NPS 2â ถึง 48 â (สำหรับ ANSI Class 150LB)

NPS 2â ถึง 48â (สำหรับ ANSI Class 300LB)

NPS 2â ถึง 48â (สำหรับ ANSI Class 600LB)

NPS 2â ถึง 36â (สำหรับ ANSI Class 900LB)

NPS 2â ถึง 24â (สำหรับ ANSI Class 1500LB)

NPS 2â ถึง 12â (สำหรับ ANSI Class 2500LB)

หรือ

DN50 ถึง DN1200 (สำหรับ PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 ถึง DN1200 (สำหรับ PN4.0Mpa, PN5.0Mpa)

DN50 ถึง DN1200 (สำหรับ PN6.3Mpa, PN10.0Mpa)

DN50 ถึง DN900 (สำหรับ PN15.0Mpa)

DN50 ถึง DN600 (สำหรับ PN25.0Mpa)

รูท่อ: รูเต็ม (FB) /รูลดรู (RB)

โครงสร้าง: ตัวเชื่อมแบบเต็ม

ประเภทที่นั่ง: ประเภทอ่อน / ประเภทโลหะ Hardseal

ทิศทางการไหล: ทิศทางเดียว / สองทิศทาง

การติดตั้ง: บนดิน / ใต้ดิน

สื่อบริการ: ก๊าซธรรมชาติ น้ำมัน น้ำ ก๊าซออกซิเจน ฯลฯ

บริการ: SOUR, ISO 15156/ NACE MR0175

การปล่อยผู้หลบหนี: ISO 15848

คุณสมบัติ: การออกแบบความปลอดภัยจากอัคคีภัย

การออกแบบป้องกันไฟฟ้าสถิตย์

ก้านหลักฐานการเป่าออก

บล็อกคู่และการออกแบบที่เยือกเย็น

ISO 5211 ติดตั้ง IPAD

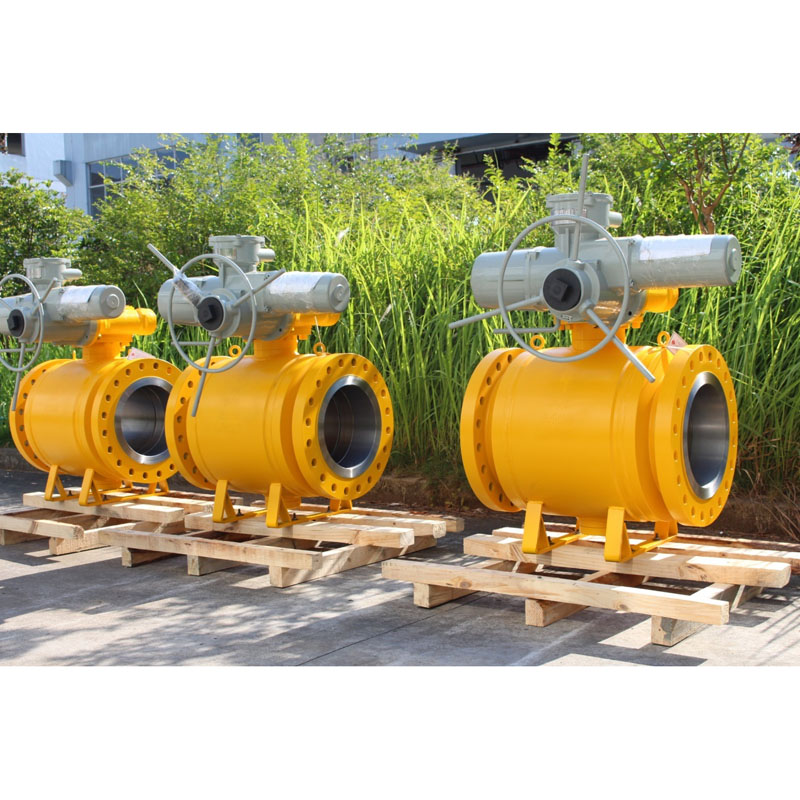

การทำงานของวาล์ว: คันโยกแบบแมนนวล / เฟืองตัวหนอน / แอคชูเอเตอร์ทำงาน / แอคชูเอเตอร์แบบนิวเมติก / แอคชูเอเตอร์มอเตอร์

MOC (รายการวัสดุ â BOM) :

ตัวถัง & ฝากระโปรง: ASTM ASTM A105N (เหล็กกล้าคาร์บอน)

: ASTM A350 LF2 (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ)

: ASTM A182 F304/ F316 / F304L /F316L (สแตนเลส)

: ASTM A351 Gr. ซีเอฟ8ซี

: ASTM A890 4A / 5A/ 6A (ดูเพล็กซ์สแตนเลส)

:ASTM A182 F51 / F53/ F55 (ดูเพล็กซ์สแตนเลส)

ลูกแข็ง : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: Harseal Metal Seat type กระบวนการเตรียมผิวลูก: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

ก้าน : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 ภ

: ASTM A182 F51/ F53/ F55

วงแหวนที่นั่งโลหะ: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (เอสเอส 304 / เอสเอส 316)

: ASTM A 182 F304L / F316L (เอสเอส 304L / เอสเอส 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

หมายเหตุ: Harseal Metal Seat ประเภท Seat Ring การรักษาพื้นผิว: ENP, HCR, WC, การเชื่อม Ni60/ Ni55

การปิดผนึกที่นั่ง : PTFE Virgin / PTFE เติมแก้ว 25% â GFT / PTFE เติมคาร์บอน â CFT

: PEEK / Delrin / Grafoil â แหวนกราไฟท์

การบรรจุต่อม: PTFE บริสุทธิ์ / PTFE เติมแก้ว 25% â GFT / PTFE เติมคาร์บอน â CFT

: Grafoil â แหวนกราไฟท์

Trunnion Mounted Ball Valve คืออะไร?

บอลวาล์วที่รองแหนบเป็นวาล์วหมุนรายไตรมาสที่ช่วยหยุดการไหลของตัวกลางในท่อ คุณลักษณะเฉพาะของบอลวาล์วแบบติดทรันเนียนคือจานทรงกลมหรือทรงกลมที่วางอยู่ตรงกลาง สิ่งนี้จะหมุนไปเรื่อย ๆ เพื่อหยุดหรือเริ่มการไหล
