LYV® บทนำเช็ควาล์วสวิงเปิดเต็ม
ในฐานะผู้ผลิตวาล์วตรวจสอบการแกว่งแบบมืออาชีพคุณสามารถวางใจได้ในการซื้อวาล์วตรวจสอบการแกว่งแบบเปิดเต็มรูปแบบจากโรงงานของเราและเราจะให้บริการหลังการขายที่ดีที่สุดและการจัดส่งทันเวลา วาล์วตรวจสอบการแกว่งเปิดเต็มที่ วาล์วตรวจสอบการแกว่งหรือที่เรียกว่าวาล์วตรวจสอบหรือวาล์วตรวจสอบ บทบาทของมันคือการป้องกันการไหลของสื่อท่อกลับ ส่วนการเปิดและปิดขึ้นอยู่กับการไหลปานกลางและแรงในการเปิดหรือปิด เพื่อป้องกันการไหลย้อนกลับของวาล์วที่เรียกว่าเช็ควาล์ว เช็ควาล์วเป็นของวาล์วอัตโนมัติ ส่วนใหญ่ใช้สำหรับการไหลทางเดียวปานกลางบนท่อ อนุญาตให้ไหลในทิศทางเดียวเท่านั้น เพื่อป้องกันอุบัติเหตุ โดยทั่วไปควรติดตั้งวาล์วประเภทนี้ในแนวนอนในท่อ
LYV® เช็ควาล์วสวิงเปิดเต็ม พารามิเตอร์ (ข้อมูลจำเพาะ)
ทดสอบแรงดัน
ความดันปกติ (MPa)
1. 0
1.6
2.5
4.0
6.4
การทดสอบเชลล์
1. 5
2.4
3.75
6.0
9.6
การทดสอบซีล
1. 1
1.76
2.75
4.4
7.1
วัสดุตัววาล์ว
ดับเบิลยูซีบี(ซี)
CF8(หน้า),CF 8M (ขวา)
WC6,WC9
อุณหภูมิในการทำงาน
¤ 425
€ 100
€ 100
€ 550
€ 550
สื่อที่ใช้บังคับ
น้ำ ไอน้ำ น้ำมัน
กรดไนตริก
อะซิโตเจน
น้ำและไอน้ำ
น้ำและไอน้ำ
LYV® คุณสมบัติและการใช้งานของเช็ควาล์วสวิงแบบเปิดเต็ม
สวิงเช็ควาล์วเหมาะสำหรับแรงดันเล็กน้อย PN1.0MPa~42.0MPa, Class150-2500; เส้นผ่านศูนย์กลางที่กำหนด DN15~1200mm, NPS1/2~48; อุณหภูมิในการทำงาน -196~540â บนท่อต่างๆ ใช้เพื่อป้องกันการไหลย้อนกลับของตัวกลาง ผ่านการเลือกใช้วัสดุต่างๆ (WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V, สามารถใช้ได้กับน้ำ, ไอน้ำ, น้ำมัน, กรดไนตริก, กรดอะซิติก, สารออกซิไดซ์ที่แรงและยูเรียและสารอื่นๆ ส่วนใหญ่ใช้ ในปิโตรเลียม เคมี ยา ปุ๋ยเคมี พลังงานไฟฟ้า และท่ออื่น ๆ
วาล์วตรวจสอบการแกว่งใช้โครงสร้างการแกว่งแขนโยกภายใน ติดตั้งส่วนเปิดและปิดทั้งหมดของวาล์วในตัววาล์ว ไม่เจาะร่างกายวาล์ว นอกเหนือจากชิ้นส่วนหน้าแปลนพร้อมปะเก็นซีลและแหวนซีล ทั้งหมดไม่มี จุดรั่วไหลภายนอก เพื่อลดความเป็นไปได้ของการรั่วไหลของวาล์ว สวิงเช็ควาล์วโยกแขนและจานเชื่อมต่อกันด้วยโครงสร้างทรงกลม เพื่อให้จานมีอิสระในระดับหนึ่งในช่วง 360 องศา พร้อมการชดเชยตำแหน่งไมโครที่เหมาะสม
สวิงเช็ควาล์ว
สวิงเช็ควาล์ว
เหมาะสำหรับตัวกลางที่สะอาด ไม่เหมาะกับตัวกลางที่มีอนุภาคของแข็งและมีความหนืดสูง

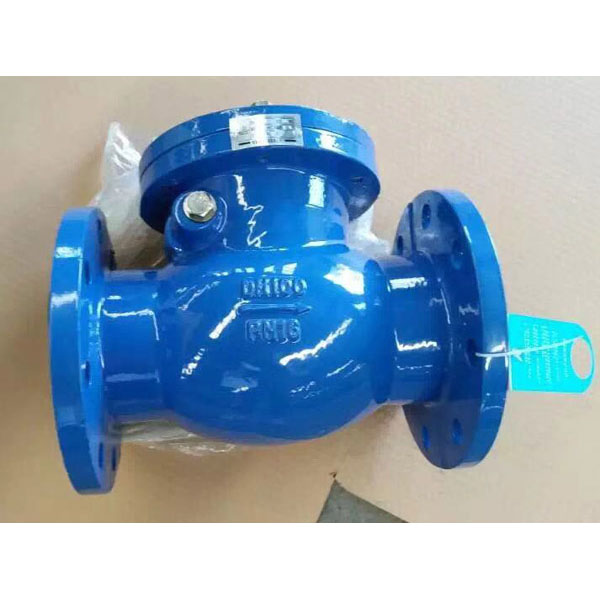

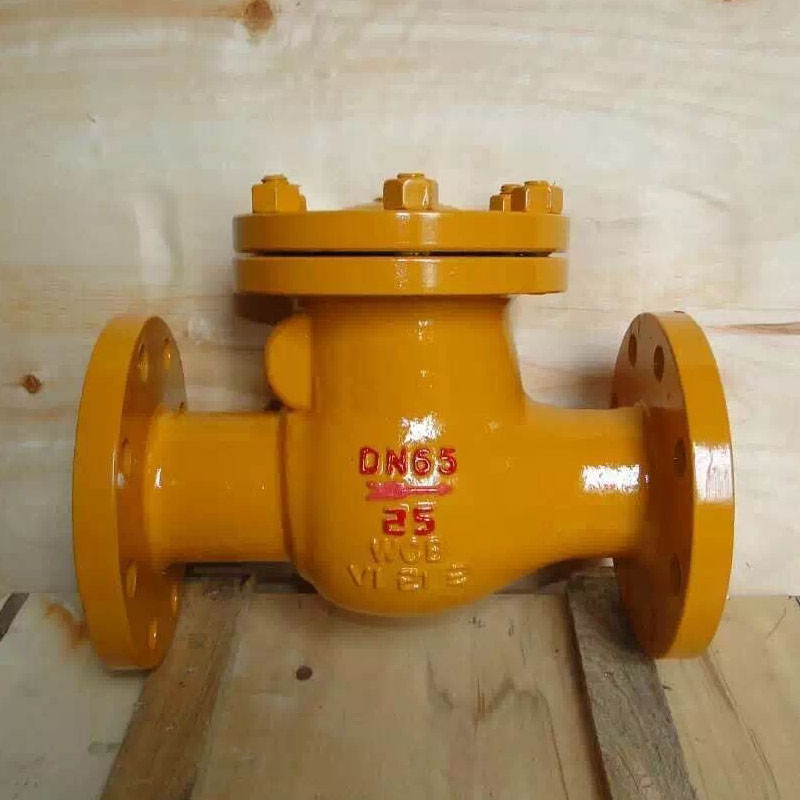

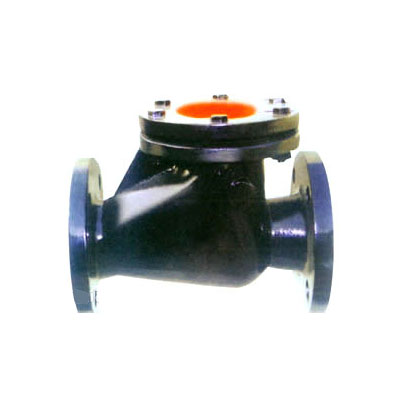

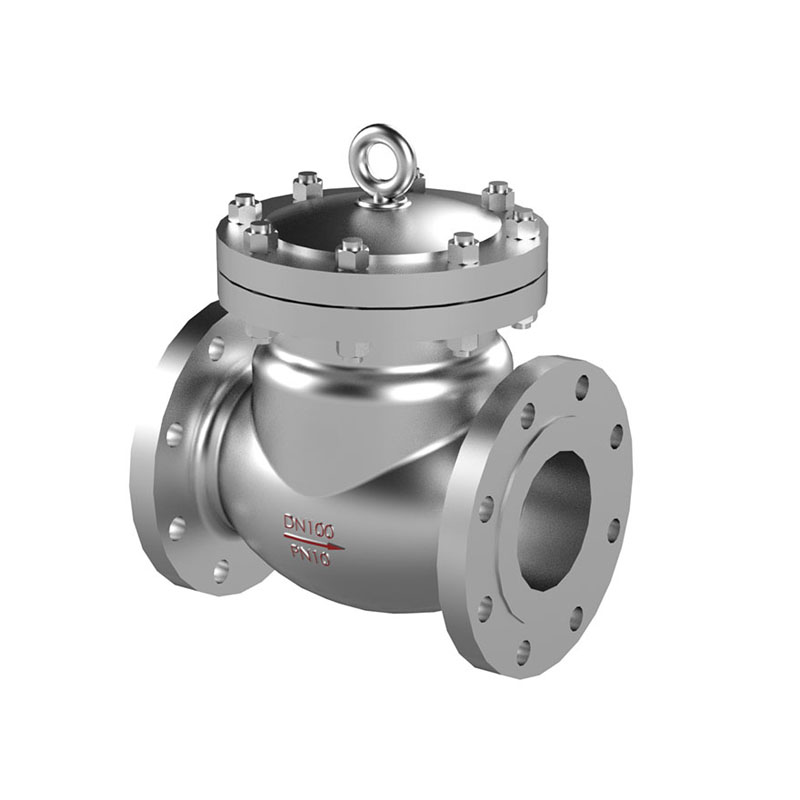

LYV® รายละเอียดเช็ควาล์วสวิงเปิดเต็ม
