ลีฟ®ผู้ผลิตวาล์วอุตสาหกรรมระดับมืออาชีพได้แนะนำผลิตภัณฑ์

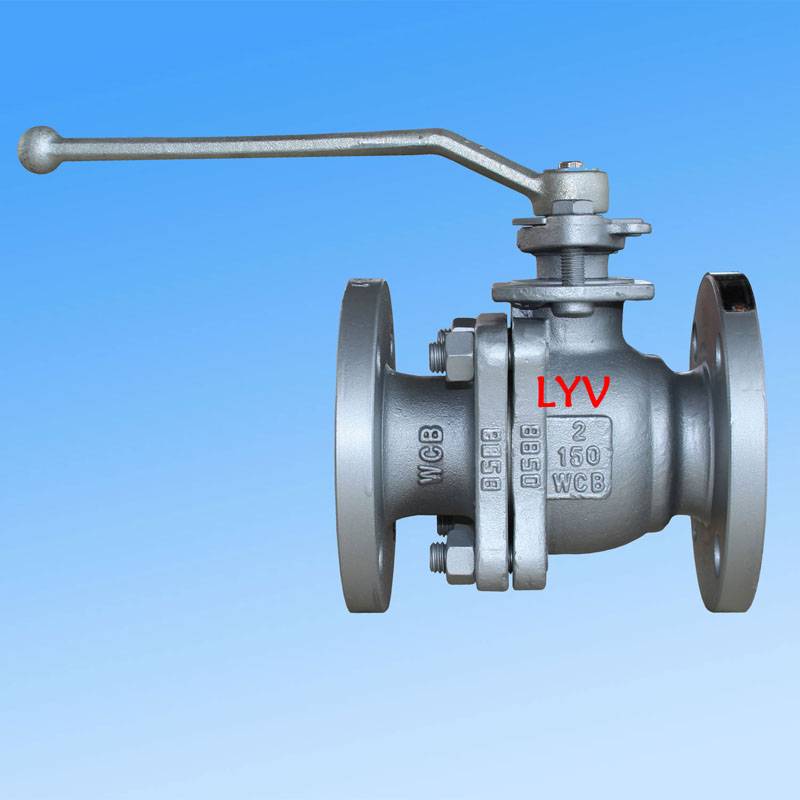

บอลวาล์วลอยน้ำ 2 ชิ้นหนึ่งในวาล์วประเภทที่ใช้กันอย่างแพร่หลายในระบบท่ออุตสาหกรรม บริษัทส่งออกวาล์วไปยังตลาดต่างๆ รวมถึงอเมริกาเหนือ เอเชียตะวันออกเฉียงใต้ รัสเซีย และตะวันออกกลาง ด้วยอุปกรณ์เครื่องจักร CNC และบุคลากรที่มีทักษะ LYV® มีกำลังการผลิตมากกว่า 50,000 วาล์วต่อปี ซึ่งรองรับทั้งข้อกำหนดมาตรฐานและข้อกำหนดที่กำหนดเอง
การออกแบบและการก่อสร้าง
บอลวาล์วลอย 2 ชิ้นมีโครงสร้างแยกส่วนพร้อมดีไซน์บอลลอย ได้รับการออกแบบทางวิศวกรรมตามISO 17292, API 608 และ API 6Dมาตรฐาน วาล์วมีให้เลือกทั้งแบบเจาะเต็ม (FB) หรือแบบลดขนาด (RB) โดยมีโครงสร้างทางเข้าส่วนปลาย ตัวเลือกฝากระโปรงประกอบด้วยฝาเกลียวหรือฝากระโปรงแบบขยาย และประเภทที่นั่งมีให้เลือกทั้งแบบเบาะนั่งแบบอ่อนหรือแบบโลหะซีลแข็ง ทิศทางการไหลอาจเป็นแบบทิศทางเดียวหรือสองทิศทาง ซึ่งให้ความยืดหยุ่นสำหรับความต้องการของกระบวนการที่แตกต่างกัน
ขนาดและช่วงความดัน
| คลาสความดัน |
ช่วงขนาด (NPS) |
ช่วงขนาด (DN) |
| ANSI คลาส 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI คลาส 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI คลาส 600LB |
1/2" – 4" |
DN15 – DN100 |
บันทึก:สำหรับพิกัด PN วาล์วจะครอบคลุม PN0.6, PN1.6, PN2.0, PN2.5 จนถึง DN250; PN4.0 และ PN5.0 ถึง DN200; PN6.3 และ PN10.0 ถึง DN100
มาตรฐานการออกแบบและการทดสอบ
| หมวดหมู่มาตรฐาน |
มาตรฐานอ้างอิง |
|
มาตรฐานการออกแบบ
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
การตรวจสอบและทดสอบ
|
เอพีไอ 598 / เอพีไอ 6D |
|
การทดสอบความปลอดภัยจากอัคคีภัย
|
API 607 / API 6FA |
|
ความยาวหน้าแปลนถึงหน้าแปลน
|
ANSI B16.10 – ลายสั้น / ลายยาว |
|
สิ้นสุดการเชื่อมต่อ
|
หน้าแปลน (ANSI B16.5), เชื่อมชน, เชื่อมซ็อกเก็ต |
คุณสมบัติที่สำคัญ
-
การออกแบบที่ปลอดภัยจากอัคคีภัย– สอดคล้องกับ API 607 / API 6FA
-
การออกแบบป้องกันไฟฟ้าสถิต– กระจายประจุไฟฟ้าสถิตเพื่อการทำงานที่ปลอดภัย
-
ก้านป้องกันการระเบิด– ป้องกันการหลุดของก้านภายใต้ความกดดัน
-
สื่อการบริการ– ก๊าซธรรมชาติ น้ำมัน น้ำ ออกซิเจน และของเหลวทางอุตสาหกรรมอื่นๆ
-
บริการเปรี้ยว– สอดคล้องกับ ISO 15156 / NACE MR0175
-
การทำงานของวาล์ว– คันโยกแบบแมนนวล, เฟืองตัวหนอน, แอคชูเอเตอร์แบบนิวแมติก, แอคชูเอเตอร์ไฟฟ้า
วัสดุก่อสร้าง (BOM)
ตัวและฝากระโปรง
| เกรดวัสดุ |
คำอธิบาย |
| ASTM A216 GR WCB/A105N |
เหล็กกล้าคาร์บอน |
| ASTM A352 แอลซีบี / แอลซีซี / A350 LF2 |
เหล็กกล้าคาร์บอนอุณหภูมิต่ำ |
| ASTM A351 GR CF8 / CF8M |
เอสเอส 304 / เอสเอส 316 (สแตนเลส) |
| ASTM A351 GR CF3 / CF3M |
เอสเอส 304L / เอสเอส 316L (สแตนเลส) |
| ASTM A351 กรัม CF8C |
สแตนเลส |
| ASTM A890 4A / 5A / 6A |
ดูเพล็กซ์สแตนเลส |
บอลแข็ง
| เกรดวัสดุ |
คำอธิบาย |
| A105N + ENP / A105N + TCC |
เหล็กกล้าคาร์บอนที่มีการชุบนิเกิลแบบไม่ใช้ไฟฟ้า / การเคลือบทังสเตนคาร์ไบด์ |
| มาตรฐาน ASTM A182 F304 / F316 |
เอสเอส 304 / เอสเอส 316 |
| ASTM A182 F304L / F316L |
เอสเอส 304L / เอสเอส 316L |
| มาตรฐาน ASTM A182 F347 |
สแตนเลส |
| มาตรฐาน ASTM A182 F51 / F53 / F55 |
ดูเพล็กซ์ / ซูเปอร์ดูเพล็กซ์สแตนเลส |
หมายเหตุสำหรับที่นั่งโลหะแบบซีลแข็ง:การรักษาพื้นผิวลูกบอล ได้แก่ ENP, HCR, WC และการเชื่อม Ni60 / Ni55
ก้าน
| เกรดวัสดุ |
คำอธิบาย |
| ASTM A182 F6a |
สแตนเลสมาร์เทนซิติก |
| ASTM A182 F304 / F316 / F304L / F316L |
สแตนเลส |
| 17-4 ฟ |
สเตนเลสสตีลชุบแข็งแบบตกตะกอน |
| มาตรฐาน ASTM A182 F51 / F53 / F55 |
ดูเพล็กซ์ / ซูเปอร์ดูเพล็กซ์สแตนเลส |
ที่นั่ง ซีลตัวถัง และการบรรจุต่อม
| วัสดุ |
แอปพลิเคชัน |
| PTFE เวอร์จิน |
ที่นั่ง / ซีลตัวถัง / บรรจุต่อม |
| PTFE เติมแก้ว 25% (GFT) |
ที่นั่ง / ซีลตัวถัง / บรรจุต่อม |
| PTFE เติมคาร์บอน (CFT) |
ที่นั่ง / ซีลตัวถัง / บรรจุต่อม |
| พีค / เดลริน |
ซีลเบาะนั่ง/ตัวถัง |
| Grafoil (แหวนกราไฟท์) |
ที่นั่ง / ซีลตัวถัง / บรรจุต่อม |
การสมัครและการบริการ
บอลวาล์วลอยน้ำแบบ 2 ชิ้นเหมาะสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย รวมถึงน้ำมันและก๊าซ ปิโตรเคมี การผลิตไฟฟ้า การบำบัดน้ำ และระบบท่อ มีให้เลือกทั้งแบบหน้าแปลน การเชื่อมชน หรือการเชื่อมต่อปลายเชื่อมแบบซ็อกเก็ต และสามารถดำเนินการด้วยตนเองหรือด้วยตัวกระตุ้นอัตโนมัติ LYV® ให้การสนับสนุนหลังการขายเต็มรูปแบบและการส่งมอบตรงเวลา โดยได้รับการสนับสนุนจากทีมวิศวกรและฝ่ายผลิตที่มีประสบการณ์
บันทึก:สำหรับการผสมวัสดุแบบกำหนดเอง อัตราแรงดัน หรือการกำหนดค่าแอคชูเอเตอร์ โปรดติดต่อLYV® โดยตรงเพื่อแจ้งข้อกำหนดเฉพาะของโครงการของคุณ
